Акустический дефектоискатель с функцией пассивного обнаружения кабелей “Успех АТП-424Э”

Описание

Рекомендуемые области применения

• Электроэнергетика

Особенности приемника “АП-027”

“АП-027” – это многофункциональный прибор, который позволяет:

• Осуществлять поиск мест повреждения кабеля акустическим и электромагнитным способом.
• Осуществлять трассопоиск электромагнитным методом.
• Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным).
• Реализовать функцию выбора кабеля из пучка.

Преимущества приемника “АП-027”

• Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
• Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала).
• Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Дополнительные возможности приемника “АП-027”

• Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.
• Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
• Регулируемый уровень подсветки.
• Класс защиты от внешних воздействий IP54.

Приемник “АП-027”

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ – символы и значения выбираемых режимов и параметров – анимированная шкала уровня входного сигнала – цифровое значение и анимированная шкала уровня выходного сигнала – график (движущаяся диаграмма) уровня выходного сигнала – частотный спектр выходного сигнала – цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	–
	Встроенный излучатель – синтезированный звук ЧМ.
Питание	Напряжение 4…7В. – аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или – щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220*102*42 мм
Масса электронного блока, не более	0,46 кг



Акустический датчик “АД-247”

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95



Электромагнитный датчик “ЭМД-247”

Параметр	Значение
Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Состав комплекта

№	Фото	Наименование	Количество

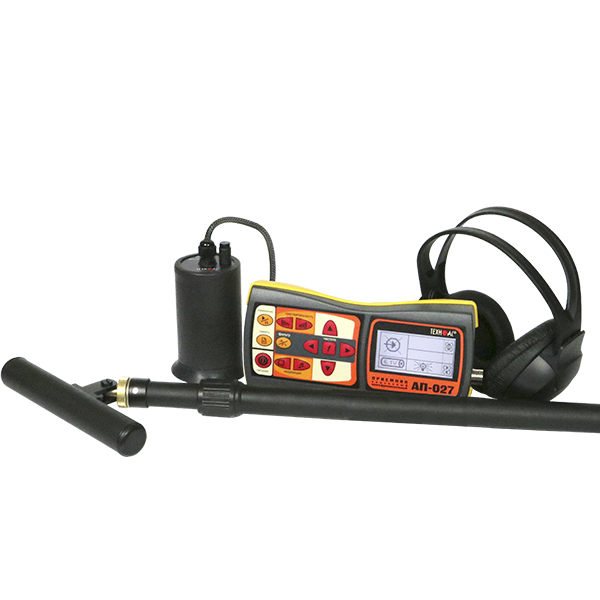

1		Трассопоисковый приемник “АП-027”	1 шт.
2		Комплект акустического датчика “АД-247”	1 шт.
3		Электромагнитный датчик “ЭМД-247”	1 шт.
4		Головные телефоны	1 шт.
5		Батарейки для приемника (AA)	4 шт.
6		Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
7		Держатель для приемника АП-027.00.010	1 шт.
8		Ключ шестигранный 2,5*57 мм	2 шт.
9		Крестовая отвертка	1 шт.
10		Сумка для ЭМД Чехол 53186	1 шт.
11		Сумка для комплекта Чехол 53207	1 шт.
12		Руководство по эксплуатации. Паспорт	1 шт.
