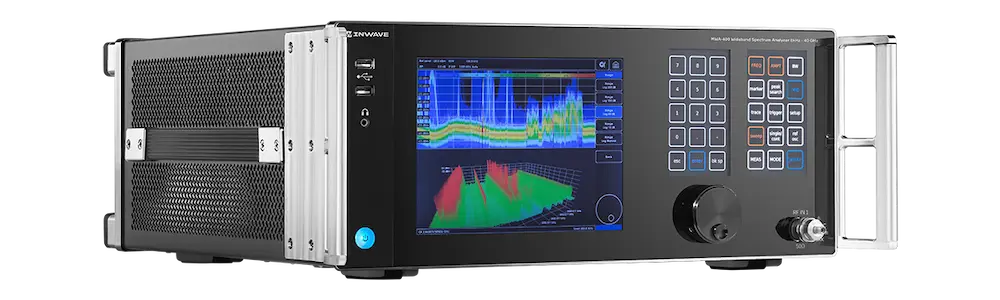

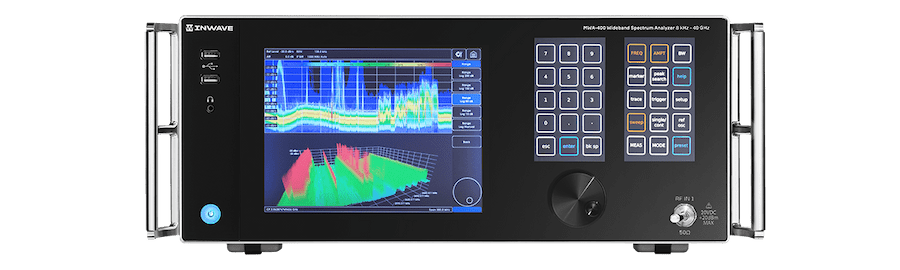

Анализатор спектра MWA-400
Анализаторы спектра MWA-400 INWAVE 8 кГц-40 ГГц обеспечивают широкий спектр возможностей по измерениям спектральных параметров сигналов, характеристик модуляции и иных параметров сигналов в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, проверке на соответствие стандартам ЭМС, научных исследованиях и других областях
Description
• 8” графический сенсорный дисплей
• 800 МГц полоса анализа спектра реального времени, записи, демодуляции
• 100 Гбит/с Ethernet (QSFP28) интерфейс ввода-вывода для соединения с внешней системой хранения
• Фазовый шум: -137 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
• Частота дискретизации 4 ГГц, разрядность АЦП 12 бит
• 4 ГБ объем встроенной памяти выборок для записи на скорости 4 Гвыб/с
• Полоса разрешения (RBW) 0.1 Гц
• Опциональный второй синхронный канал с диапазоном частот 8 кГц ..1.5 ГГц
• Сенсорная контекстная клавиатура
• Опция по измерению фазовых шумов
• Опция фильтров ЭМИ
• Опция по анализу сигналов со всеми априорно неизвестными параметрами
• Опция «доступ пользователя к программированию ПЛИС» (Virtex Ultrascale)
| Характеристика | Ед. изм. | Значения* |
|---|---|---|
| диапазон рабочих частот | кГц, ГГц | 8 кГц-8 ГГц | 20 ГГц | 40 ГГц (опции) |
| чувствительность при 25°C, 1 ГГц | дБм/Гц | -155 |
| избирательность | дБ | 90 |
| точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе | дБм | -20 |
| диапазон ослаблений входного аттенюатора | дБ | 0 .. 31.5, шаг 0.5 |
| уровень фазовых шумов на отстройке 10 кГц от несущей | дБн/Гц | -137 (-130) несущая 1 ГГц |
| скорость сканирования при спектральном разрешении 250 кГц | ГГц/с | 20 |
| максимальная полоса анализа спектра реального времени при спектральном разрешении 250 кГц | МГц | 800 |
| максимальная полоса записи | МГц | 800 |
| минимальная полоса разрешения | Гц | 0.1 |
| объем внутренней памяти выборок | ГБ | 2 |

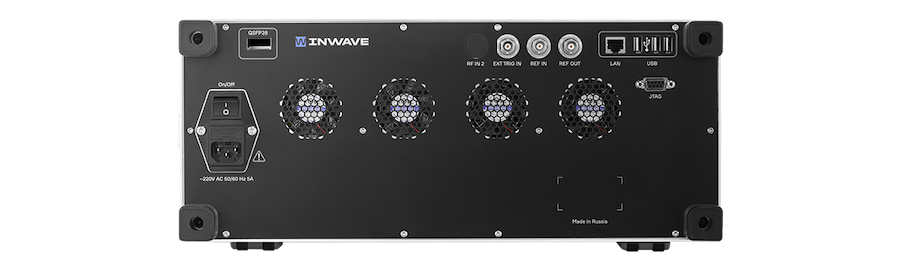

| интерфейсы вывода данных | 100 Гбит/с Ethernet (QSFP28) 1 Гбит/с Ethernet (RJ-45) | |
| формат вывода данных | временная выборка (I/Q), вещественный спектр (дБм), временная выборка демодулированного сигнала |
