Измерительный приемник двухканальный MWR-135UPR-2
Измерительный приемник двухканальный MWR-135UPR-2 8 кГц-13.5 ГГц. Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам
Description
• 2-х канальный когерентный РПУ

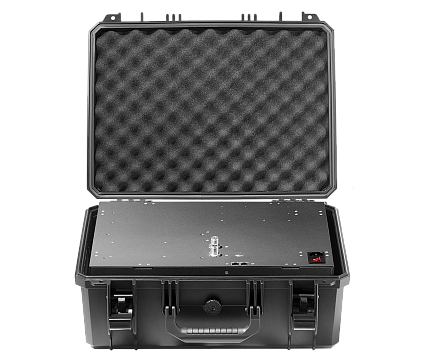

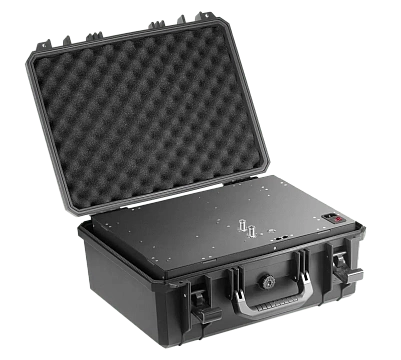

• Облегченное защищенное исполнение для работы в полевых условиях
• Новая архитектура РПУ позволяет получить одновременно высокую избирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.)
• Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки
• Прибор обеспечивает следующие возможности:
° Анализ спектра в реальном времени в полосе 260 МГц
° Минимальную полосу разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными сверхузкополосными сигналами сигналами
° Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
° Встроенную DDR-память выборок объемом 67108864 отсчетов для записи сигналов в полосе до 260 МГц
• Программирование ПЛИС доступно пользователю (2 х Kintex-7)
| Основные технические характеристики | Ед. изм. | Значения* |
|---|---|---|
| диапазон рабочих частот | кГц, ГГц | 8 кГц-4 ГГц | 8.5 ГГц | 10 ГГц | 13.5 (опции) |
| чувствительность при 25°C, 1 ГГц | дБм/Гц | -163 |
| избирательность | дБ | 90 |
| динамический диапазон | дБ | 147 |
| точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе | дБм | -13 (-16) |
| диапазон ослаблений входного аттенюатора | дБ | 0 .. 31.5, шаг 0.5 |
| коэффициент шума | дБ | 8 (10.4) |
| уровень фазовых шумов на отстройке 10 кГц от несущей | дБн/Гц | -139 (-132) несущая 1 ГГц -123 (116) несущая 10 ГГц |
| скорость сканирования при спектральном разрешении 100 кГц | ГГц/с | 28 |
| число каналов приема | 2 | |
| максимальная полоса приема, демодуляции и записи | МГц | 260 |
| максимальная полоса анализа реального времени при спектральном разрешении 100 кГц | МГц | 260 |
| минимальная полоса разрешения | Гц | 0.1 |
| объем внутренней памяти | Гб | 2 (67108864 отсчетов) |
| интерфейсы вывода данных и управления | Гб/с | 10 Ethernet (SFP+) |
| формат вывода данных | вещественный спектр (дБм) комплексный спектр временная выборка (I/Q) |
