Кабелеискатель “Успех КБИ-406Н”

Описание

Назначение

• Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, силовые и сигнальные кабели) на глубине до 6 м.
• Проведения работ по поиску скрытой проводки.
• Наличие режима «свой-чужой».

Рекомендуемые области применения

• Электросети
• Строительно-монтажные организации

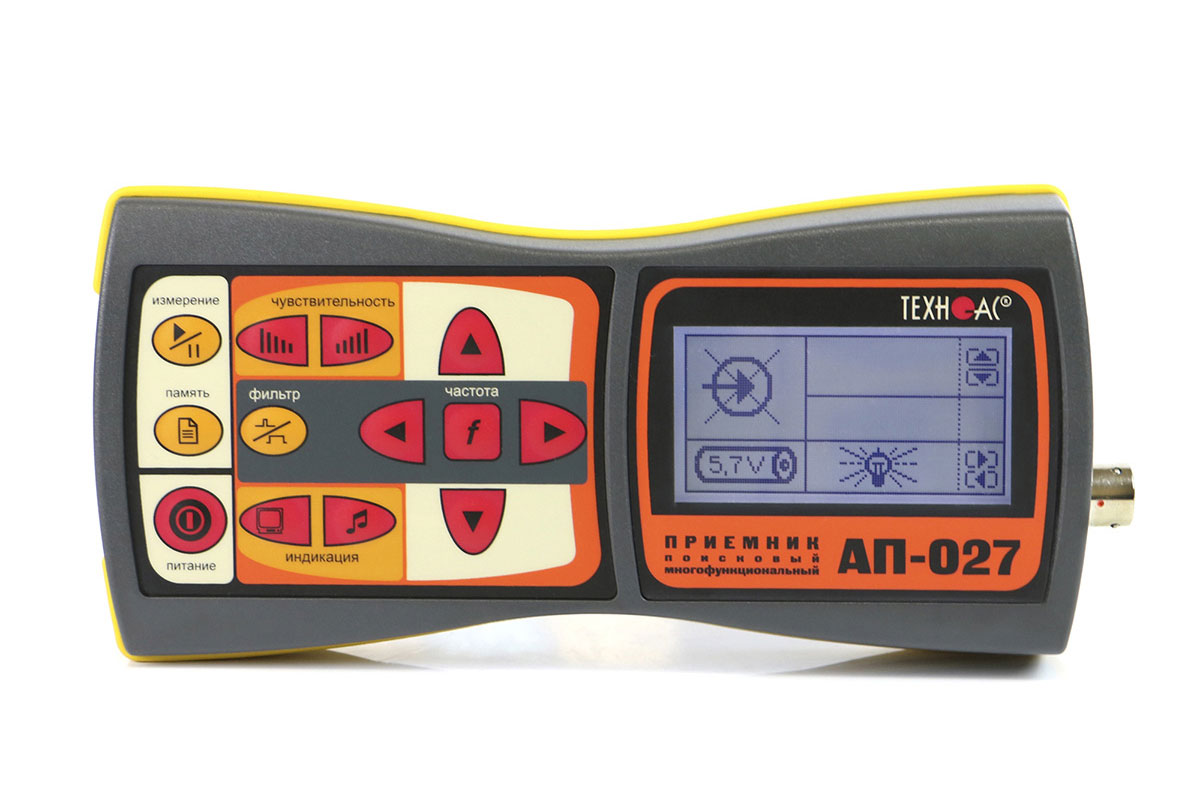

Приемник “АП-027”

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ – символы и значения выбираемых режимов и параметров – анимированная шкала уровня входного сигнала – цифровое значение и анимированная шкала уровня выходного сигнала – график (движущаяся диаграмма) уровня выходного сигнала – частотный спектр выходного сигнала – цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	–
	Встроенный излучатель – синтезированный звук ЧМ.
Питание	Напряжение 4…7В. – аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или – щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220*102*42 мм
Масса электронного блока, не более	0,46 кг

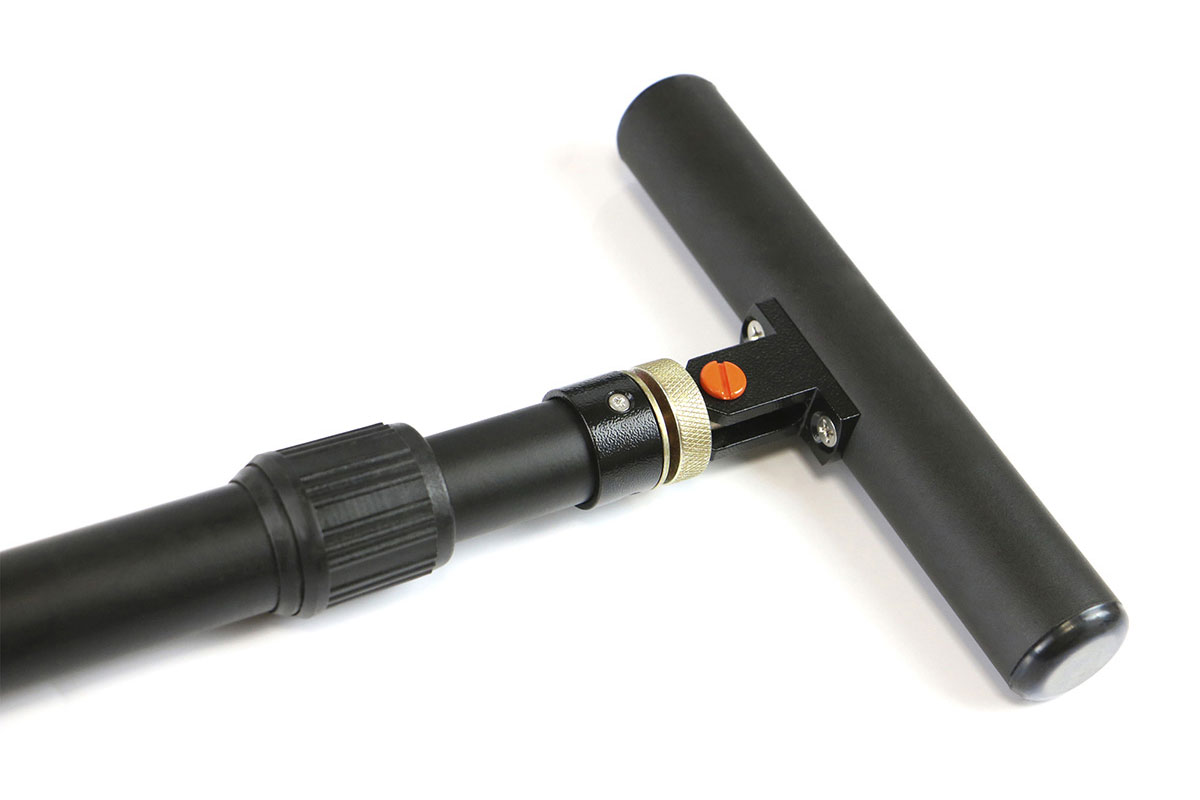

Электромагнитный датчик “ЭМД-247”

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Состав комплекта

№	Фото	Наименование	Количество
1		Трассопоисковый приемник “АП-027”	1 шт.
2		Электромагнитный датчик “ЭМД-247”	1 шт.
3		Головные телефоны	1 шт.
4		Батарейки для приемника (AA)	4 шт.
5		Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
6		Держатель для приемника АП-027.00.010	1 шт.
7		Крестовая отвертка	1 шт.
8		Сумка для ЭМД Чехол 53186	1 шт.
9		Сумка для комплекта Чехол 53207	1 шт.
10		Руководство по эксплуатации. Паспорт	1 шт.
