Клещи индукционные “КИ-110”

Description

Назначение

Подача на выделенную кабельную линию сигнала с генератора бесконтактным (индукционным) способом и последующего упрощения трассировки данного кабеля в сложных городских условиях.

Назначение

Клещи индукционные КИ-110, КИ-110/50, КИ-110/110 и КИ-110/125 предназначены для:

• подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты ограниченной мощности от генераторов АГ-114.1, АГ-144.1 и АГ-120Т (для генератора АГ-105 используются клещи индукционные КИ-105);
• выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Методика работы

Трассировка кабельной линии (в том числе находящейся под напряжением)

• Подключить индукционные клещи к выходному разъему генератора.
• Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
• Обхватить до смыкания полуколец индукционными клещами кабель.
• Включить на генераторе генерацию трассировочного сигнала.
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
• При завершении трассировки отключить на генераторе режим генерации.
• Снять индукционные клещи с кабеля.

Выбор кабеля из пучка

• Подать на выделенный кабель сигнал испытательной частоты.
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
• Подключить к трассопоисковому приемнику индукционные клещи.
• Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.

Варианты комплектации

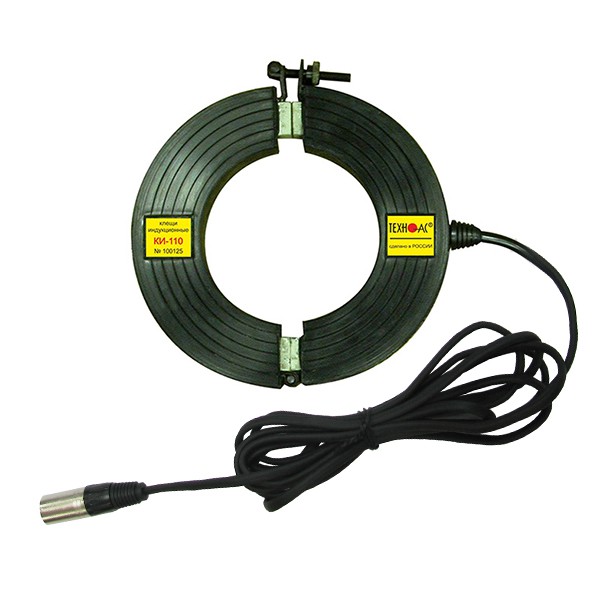

Наименование	Внутренний диаметр, мм	Внешний вид
Клещи индукционные КИ-110	80
Клещи индукционные КИ-110/50	50
Клещи индукционные КИ-110/110	110
Клещи индукционные КИ-110/125	125

Для подключения клещей индукционных КИ-110, КИ-110/50, КИ-110/110 и КИ-110/125 к трассопоисковым приемникам АП-014, АП-027, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.010.
