Комплект учебно-лабораторного оборудования “Антенно-фидерные устройства”
Комплект учебно-лабораторного оборудования “Антенно-фидерные устройства” (далее – стенд) предназначен для обеспечения лаборатории антенно-фидерных устройств, для повышения качества проведения занятий по дисциплинам: “Устройства сверхвысоких частот и антенны”, “Электродинамика и распространение радиоволн”, “Основы радиотехники”, для проведения исследований в рамках работы военно-научной секции “Разработка сверхширокополосных радиотехнических систем” и научной школы “Разработка теоретических и аппаратурных решений сверхширокополосных радиосистем”.
Description
Описание

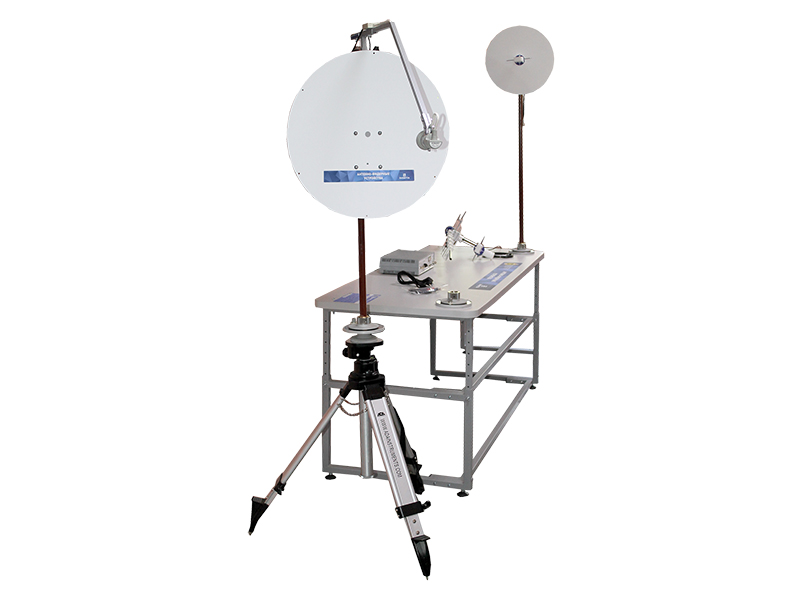

Лабораторный стенд представляет собой набор антенн приемо-передающей аппаратуры, применяемой для установления радиосвязи в ВЧ и СВЧ-диапазонах. Антенны устанавливаются на стойках лабораторных столов и на специализированных штативах. Геометрические размеры антенны типа “Волновой канал” имеют возможность оперативно изменяться. Изучается принцип работы параболической антенны и исследуются ее характеристики.
Базовая комплектация:
|
Передающий вибратор с плоским контррефлектором |
1 |
|
Приемный симметричный вибратор |
1 |
|
Директорная антенна-рефлектор, активный вибратор, пять директоров |
1 |
|
Опорно-поворотное устройство |
1 |
|
Генератор СВЧ |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Внимание!
Информация о товаре носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.
Убедительная просьба – при покупке согласовать с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
- Лабораторный стенд “Антенно-фидерные устройства”.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
Технические характеристики
- Габариты стола: 1800 х 700 х 700 мм.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность от сети: не более 20 Вт.
Комплект учебно-лабораторного оборудования “Антенно-фидерные устройства” (далее – стенд) предназначен для обеспечения лаборатории антенно-фидерных устройств, для повышения качества проведения занятий по дисциплинам: “Устройства сверхвысоких частот и антенны”, “Электродинамика и распространение радиоволн”, “Основы радиотехники”, для проведения исследований в рамках работы военно-научной секции “Разработка сверхширокополосных радиотехнических систем” и научной школы “Разработка теоретических и аппаратурных решений сверхширокополосных радиосистем”.
- Передающий вибратор с плоским контррефлектором. Диапазон изменения длины плеч вибраторов – 0…65 мм.
- Приемный симметричный вибратор. Диапазон изменения длины плеч вибраторов – 0…65 мм.
- Директорная антенна-рефлектор, активный вибратор, пять директоров. Настройки на выбранную резонансную частоту путем изменения длины плеч симметричного вибратора, длины петли петлевого вибратора и корректировки положения короткозамыкателя симметрирующего устройства.
- Опорно-поворотные устройства, обеспечивают вращение антенн вокруг вертикальной оси при ручном управлении поворотным устройством. Точность угла установки опорно-поворотного устройства ±1 градус.
- Генератор СВЧ. Диапазон рабочих частот – 400–900 МГц.
- Комплект СВЧ кабелей.
