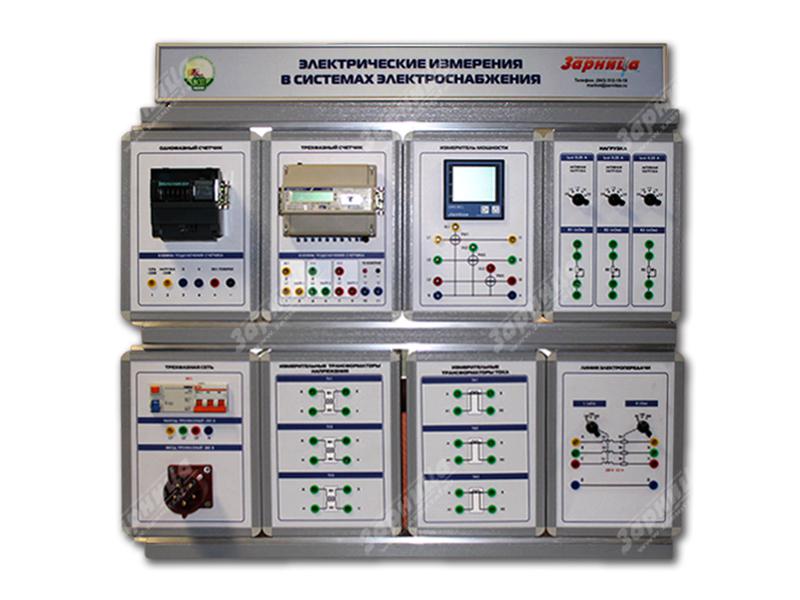

Комплект учебно-лабораторного оборудования “Электрические измерения в системах электроснабжения” (ЭИСЭ-СР-1)
Проведение лабораторных занятий по курсу “Электроэнергетика”. Данное оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по теме “Электрические измерения в системах электроснабжения”.
Description
- Комплект учебно-лабораторного оборудования “Электрические измерения в системах электроснабжения” (ЭИСЭ-СР-1).
- Лабораторный стол с двухсекционным контейнером.
- Двухуровневая рама.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Базовая комплектация:
|
Модуль “Трехфазный источник питания” |
1 |
|
Модуль “Активная нагрузка” |
1 |
|
Модуль “Трансформаторы тока” |
1 |
|
Модуль “Трансформаторы напряжения” |
1 |
|
Модуль “Однофазный счетчик” |
1 |
|
Модуль “Трехфазный счетчик” |
1 |
|
Модуль “Вольтметры” |
1 |
|
Модуль “Амперметры” |
1 |
|
Модуль “Измеритель мощности” |
1 |
|
Лабораторный стол с двухсекционным контейнером |
1 |
|
Двухуровневая рама |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Технические характеристики
- Габариты: не более 920 х 600 х 1450 мм.
- Масса: не более 60 кг.
- Электропитание: 380 В, 50 Гц.
- Потребляемая мощность: не более 200 Вт.
- Каркас блоков из алюминиевого профиля.
Проведение лабораторных занятий по курсу “Электроэнергетика”. Данное оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по теме “Электрические измерения в системах электроснабжения”.
- Трехфазный источник питания.
- Активная нагрузка.
- Трансформаторы тока.
- Трансформаторы напряжения.
- Однофазный счетчик.
- Трехфазный счетчик.
- Вольтметры.
- Амперметры.
- Измеритель мощности.
- Непосредственное измерение переменного тока с помощью щитового амперметра.
- Измерение переменного тока с помощью трансформатора тока и амперметра.
- Непосредственное измерение переменного напряжения с помощью вольтметра.
- Измерение переменного напряжения с помощью трансформатора напряжения и вольтметра.
- Непосредственное измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью ваттметра.
- Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока и ваттметра.
- Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока, трансформаторов напряжения и ваттметра.
- Измерение активной энергии однофазного переменного тока с помощью счетчика электрической энергии.
- Непосредственное измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трехфазного счетчика электрической энергии.
- Измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трансформаторов тока и счетчика электрической энергии.
- Измерение активной энергии трехфазного переменного тока в трехпроводной сети с помощью трансформаторов тока, трансформаторов напряжения и счетчика электрической энергии.
- Одновременное измерение тока, напряжения, активной мощности и активной энергии в трехпроводной электрической сети.
