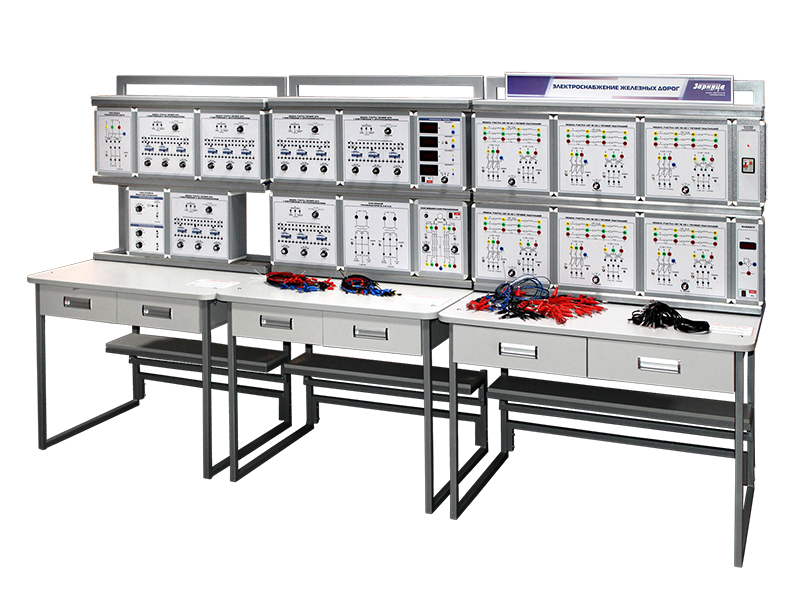

Комплект учебно-лабораторного оборудования “Электроснабжение контактной сети переменного тока на однопутном участке пути”
Стенд представляет собой изделие стендового модульного исполнения.
Оборудование может применяться в процессе обучения в средних и высших профессиональных образовательных учреждениях для получения базовых и углубленных знаний и навыков по курсу “Электроснабжение железных дорог”. Оборудование может быть также использовано на семинарах и курсах повышения квалификации персонала предприятий и организаций.
Description
Описание
Стенд представляет собой изделие стендового модульного исполнения.
Оборудование может применяться в процессе обучения в средних и высших профессиональных образовательных учреждениях для получения базовых и углубленных знаний и навыков по курсу “Электроснабжение железных дорог”. Оборудование может быть также использовано на семинарах и курсах повышения квалификации персонала предприятий и организаций.
Базовая комплектация:
|
Модуль “Однофазный источник питания” |
1 |
|
Модуль “Блок внешнего электроснабжения” |
1 |
|
Модуль “Блок модели трансформатора Скотта” |
1 |
|
Модуль “Блок моделей трансформаторов 110/2х25 кВ” |
1 |
|
Модуль “Блок устройств ёмкостной компенсации” |
1 |
|
Модуль “Модель участка ЛЭП 110 кВ с тяговой подстанцией” |
6 |
|
Модуль “Модель участка тяговой сети с электровозами и автотрансформатором” |
6 |
|
Модуль “Блок вольтметров и амперметров” |
1 |
|
Модуль “Фазометр” |
1 |
|
Лабораторный стол с двухсекционным контейнером |
3 |
|
Двухуровневая однорядная рама |
3 |
|
Комплект соединительных проводов и кабелей |
1 |
Внимание!
Информация о товаре носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.
Убедительная просьба – при покупке согласовать с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
- Лабораторный стенд “Электроснабжение контактной сети переменного тока на однопутном участке пути”.
- Стол лабораторный с двухсекционным контейнером (3 шт.).
- Двухуровневая однорядная рама (3 шт.).
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Технические характеристики
- Габариты: 3000 х 800 х 1650 мм.
- Масса: не более 150 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: не более 200 ВА.
Комплект учебно-лабораторного оборудования “Электроснабжение контактной сети переменного тока на однопутном участке пути” (далее – стенд) предназначен для проведения лабораторно-практических занятий по курсу “Электроснабжение железных дорог”.
- Однофазный источник питания.
- Блок внешнего электроснабжения.
- Блок модели трансформатора Скотта.
- Блок моделей трансформаторов 110/2х25 кВ.
- Блок устройств ёмкостной компенсации.
- Модель участка ЛЭП 110 кВ с тяговой подстанцией (6 шт.).
- Модель участка тяговой сети с электровозами и автотрансформатором (6 шт.).
- Блок вольтметров и амперметров.
- Фазометр.
- Влияние типов и схем соединения трансформаторов тяговых подстанций на несимметрию токов во внешней сети.
- Схемы подключения группы тяговых подстанций переменного тока к внешней и тяговой сетям.
- Исследование влияния поперечной емкостной компенсации на тяговой подстанции переменного тока на коэффициент мощности и несимметрию токов во внешней сети и уровень напряжения на плечах питания подстанции.
- Исследование влияния продольной емкостной компенсации на уровень и несимметрию напряжений на стороне 27,5 кВ тяговой подстанции.
- Исследование эффективности системы электроснабжения 25 кВ с экранирующим и усиливающим проводами и системы электроснабжения 2х25 кВ.
- Исследование эффективности системы электроснабжения с ЭУП.
- Исследование вынужденных режимов работы системы электроснабжения.
