Комплект учебно-лабораторного оборудования “Электротехника. Электроника. Электромеханика”

Комплект учебно-лабораторного оборудования “Электротехника. Электроника. Электромеханика”

Комплект учебно-лабораторного оборудования “Электротехника. Электроника. Электромеханика” предназначен для проведения лабораторно-практических занятий по курсам: “Электротехника”, “Основы электроники”, “Электромеханика”, и обеспечивает изучение измерительных приборов и способов измерений в электрических цепях, изучение основ электротехники, изучение электрических цепей постоянного и переменного тока, полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов и узлов цифровой техники и других элементов электронной техники, а также изучение основ электромеханики.

Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам: “Электротехника”, “Основы электроники”, “Электромеханика”. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

SKU: ОЭ-МР-01.1-068 Categories: , , Tags: , ,

Description

Описание

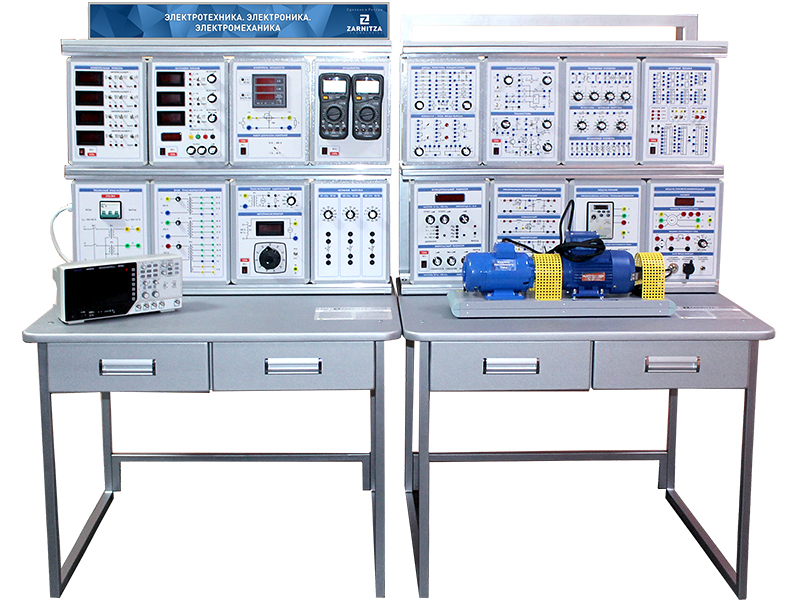

Лабораторный стенд “Электротехника. Электроника. Электромеханика” выполнен в настольном модульном исполнении. Стенд состоит из 2 лабораторных столов, в каждом из которых имеется 2 выдвижных ящика. Сверху столов крепятся две двухуровневые двухрядные рамы. Два уровня рамы позволяют увеличить количество блоков, участвующих в работе, на передней панели стенда. Два ряда рам позволяют организовать компактное хранилище блоков, т. к. второй (задний) ряд рамы используется для хранения блоков, не участвующих в процессе проведения работ. Смена блоков с передней панели на блоки заднего ряда производится без применения какого-либо дополнительного инструмента. Это осуществляется за счет использования конструкции типа “салазки”. Выдвижение и установка блоков производится через торцевую часть рамы.

Базовая комплектация:

Лабораторный стол

2

Двухуровневая двухрядная рама

2

Модуль “Измерительные приборы”

1

Модуль “Источники питания. Трехфазный генератор”

1

Модуль “Измеритель мощности”

1

Модуль “Функциональный генератор. Импульсный генератор”

1

Модуль “Операционный усилитель. Транзисторы”

1

Модуль “Цифровая техника”

1

Модуль “Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода”

1

Модуль “Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы”

1

Модуль “Мультиметры”

1

Модуль “Автотрансформатор. Трансформатор однофазный”

1

Модуль “Миллиамперметры”

1

Модуль “Преобразователи напряжения”

1

Модуль “Тиристоры. Оптоэлектронные приборы”

1

Модуль “Однородная длинная линия”

1

Модуль “Моделирование электрических полей” с комплектом слабопроводящих пластин

1

Модуль “Наборное поле” с комплектом минимодулей

1

Комплект “Разборный трансформатор с 4 катушками”

1

Модуль питания

1

Модуль силовой/измерительный

1

Модуль “Активная нагрузка”

1

Электромашинный агрегат

1

Модуль “Блок трансформаторов”

1

Осциллограф

1

Раскрыть полностью



Внимание!

Информация о товаре носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.

Убедительная просьба – при покупке согласовать с менеджером комплектацию, цену и важные для Вас характеристики оборудования.



Комплектация

Комплектация
  1. Лабораторный стенд “Электротехника. Электроника. Электромеханика”.
  2. Стол лабораторный (2 шт.).
  3. Двухуровневая двухрядная рама (2 шт.).
  4. Вывеска с названием стенда.
  5. Комплект соединительных проводов и сетевых шнуров.
  6. Паспорт изделия.
  7. Руководство по эксплуатации.
  8. Методические рекомендации по проведению лабораторных работ (том 1, том 2, том 3).

Технические характеристики
  • Габариты: 1820 х 800 х 1600 мм.
  • Масса: не более 80 кг.
  • Электропитание: 230 В, 50 Гц.
  • Потребляемая мощность: не более 300 Вт.



Назначение

Назначение

Комплект учебно-лабораторного оборудования “Электротехника. Электроника. Электромеханика” предназначен для проведения лабораторно-практических занятий по курсам: “Электротехника”, “Основы электроники”, “Электромеханика”, и обеспечивает изучение измерительных приборов и способов измерений в электрических цепях, изучение основ электротехники, изучение электрических цепей постоянного и переменного тока, полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов и узлов цифровой техники и других элементов электронной техники, а также изучение основ электромеханики.

Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам: “Электротехника”, “Основы электроники”, “Электромеханика”. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.



Состав

Состав

Комплект лабораторных модулей:

  • Автотрансформатор. Трансформатор однофазный.
  • Источники питания. Трехфазный генератор.
  • Функциональный генератор. Импульсный генератор.
  • Измеритель мощности.
  • Измерительные приборы.
  • Мультиметры.
  • Цифровая техника.
  • Операционный усилитель. Транзисторы.
  • Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
  • Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
  • Однородная длинная линия.
  • Преобразователи напряжений.
  • Тиристоры. Оптоэлектроника.
  • Миллиамперметры.
  • Наборное поле (с набором минимодулей).
  • Модуль питания.
  • Модуль силовой/измерительный.
  • Активная нагрузка.
  • Электромашинный агрегат.
  • Моделирование электрических полей (со сменными пластинами).
  • Блок трансформаторов.
  • Трансформатор разборный со сменными катушками.
  • Осциллограф.



Учебно-методическое пособие

Учебно-методическое пособие

ТОМ 1 Основы электротехники

  1. Электроизмерительные приборы и измерения.
  2. Линейные электрические цепи постоянного тока.
  3. Экспериментальное определение параметров элементов цепей переменного тока.
  4. Электрическая цепь переменного тока с последовательным соединением элементов.
  5. Электрическая цепь переменного тока с параллельным соединением элементов.
  6. Трехфазная электрическая цепь при соединении потребителей по схеме “звезда”.
  7. Трехфазная электрическая цепь при соединении потребителей по схеме “треугольник”.
  8. Нелинейная цепь постоянного тока.
  9. Нелинейная цепь переменного тока.
  10. Разветвленная линейная электрическая цепь постоянного тока.
  11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
  12. Разветвленная нелинейная электрическая цепь постоянного тока.
  13. Сложная линейная цепь постоянного тока.
  14. Исследование переходных процессов в цепи R, L.
  15. Исследование переходных процессов в цепи R, C.
  16. Исследование переходных процессов в цепи R, L, C.
  17. Исследование модели однородной длинной линии.
  18. Электрическая мощность и работа.
  19. Коэффициент полезного действия электрической сети.
  20. Согласование источника и нагрузки по напряжению, току и мощности.
  21. Параметры синусоидального напряжения (тока).
  22. Активная мощность цепи синусоидального тока.
  23. Цепи синусоидального тока с конденсаторами.
  24. Реактивное сопротивление конденсатора.
  25. Последовательное и параллельное соединение конденсаторов.
  26. Реактивная мощность конденсатора.
  27. Цепи синусоидального тока с катушками индуктивности.
  28. Реактивное сопротивление катушки индуктивности.
  29. Последовательное и параллельное соединение катушек индуктивности.
  30. Реактивная мощность катушки индуктивности.
  31. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
  32. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
  33. Коэффициент магнитной связи трансформатора.
  34. Коэффициент трансформации.
  35. Преобразование сопротивлений с помощью трансформатора.
  36. Внешняя характеристика и коэффициент полезного действия (КПД) трансформатора.
  37. Исследование диодов.
  38. Исследование тиристоров.
  39. Исследование однополупериодного управляемого выпрямителя.
  40. Однофазный выпрямитель и сглаживающие фильтры.
  41. Исследование трехфазных схем выпрямления.
  42. Изучение законов Кирхгофа.
  43. Изучение методов наложения токов, узловых потенциалов и эквивалентных преобразований пассивных электрических цепей.
  44. Моделирование электрических полей.



ТОМ 2 Основы электроники



1. Исследование диодов:
  • Исследование выпрямительного диода.
  • Исследование однополупериодного выпрямителя на полупроводниковом диоде.
  • Исследование диода Шоттки.
  • Исследование стабилитрона.
  • Исследование параметрического стабилизатора напряжения.

2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе:

  • Исследование характеристик биполярного транзистора.
  • Исследование усилительного каскада на биполярном транзисторе в режиме класса А.

3. Исследование полевого транзистора и транзисторного усилительного каскада:

  • Исследование характеристик полевого транзистора.
  • Исследование усилительного каскада на полевом транзисторе.
  • Исследование работы полевого транзистора в ключевом режиме.

4. Исследование аналоговых электронных устройств на операционном усилителе:

  • Исследование инвертирующего усилителя.
  • Исследование неинвертирующего усилителя.
  • Исследование активного фильтра нижних частот.
  • Исследование инвертирующего интегратора.
  • Исследование компаратора.

5. Исследование мультивибратора на операционном усилителе:

  • Исследование симметричного мультивибратора.
  • Исследование несимметричного мультивибратора.

6. Исследование логических элементов на интегральных микросхемах:

  • Исследование базового логического элемента И-НЕ.
  • Исследование логического элемента ИЛИ-НЕ.
  • Исследование логического элемента И.
  • Исследование логического элемента НЕ.
  • Исследование логического элемента ИЛИ.
  • Исследование логического элемента Исключающее ИЛИ.

7. Исследование триггеров и счетчиков на интегральных микросхемах:

  • Исследование JK-триггера.
  • Исследование двоичного четырехразрядного счетчика.
8. Исследование тиристора.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:

  • Исследование работы однофазного выпрямителя в режиме холостого хода.
  • Исследование работы выпрямителя без сглаживающих фильтров.
  • Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).

11. Исследование трехфазных схем выпрямления:

  • Трехфазный выпрямитель с нулевым выводом.
  • Трехфазный мостовой выпрямитель (схема Ларионова).
12. Исследование самовосстанавливающегося предохранителя.
13. Исследование оптотранзистора.
14. Исследование преобразователей – регуляторов постоянного напряжения с широтно-импульсным управлением (понижающего, повышающего и инвертирующего):

  • Исследование понижающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
  • Исследование повышающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
  • Исследование инвертирующего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
15. Исследование тиристоров различных типов.
16. Исследование оптоэлектронных приборов: оптотранзистора, диодной оптопары и оптотиристора.



ТОМ 3 Электромеханика

1. Управление трехфазным асинхронным двигателем.
2. Испытание двигателя постоянного тока.
3. Испытание генератора постоянного тока.
4. Однофазный трансформатор.
