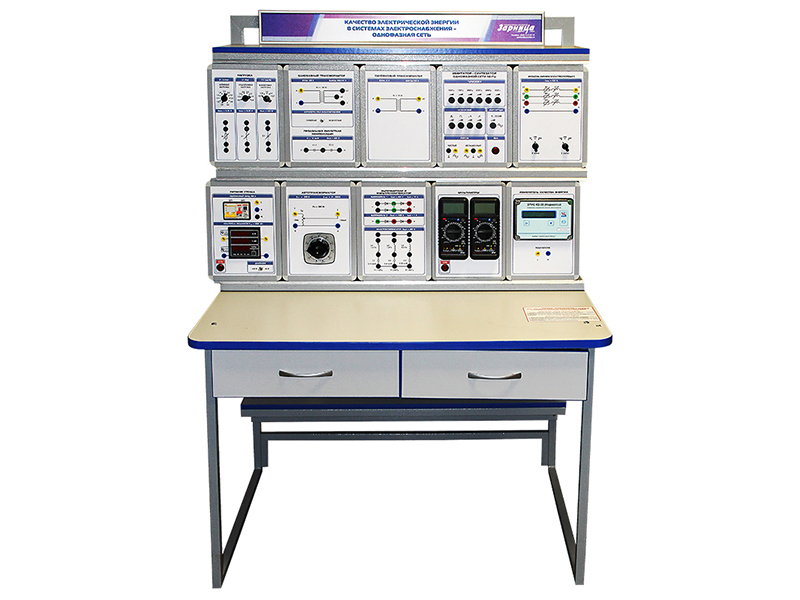

Комплект учебно-лабораторного оборудования “Качество электрической энергии в системах электроснабжения – однофазная сеть”
Комплект учебно-лабораторного оборудования “Качество электрической энергии в системах электроснабжения – однофазная сеть” представляет собой физическую однофазную модель распределительной сети, содержащую модель линии электропередачи, однофазного трансформатора, активной, индуктивной и емкостной нагрузок, устройства продольной емкостной компенсации, выпрямительной нагрузки и фильтрокомпенсирующего устройства. Стенд позволяет экспериментально определить основные показатели качества электроэнергии, изучить способы улучшения показателей качества электроэнергии путем продольной и поперечной емкостной компенсации, способы применения фильтрокомпенсирующих устройств, исследовать влияние выпрямительной нагрузки на содержание высших гармоник тока и напряжения.
Description
- Комплект учебно-лабораторного оборудования “Качество электрической энергии в системах электроснабжения – однофазная сеть”
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Базовая комплектация:
|
Модуль “Автотрансформатор” |
1 |
|
Модуль “Выпрямители и фильтрокомпенсатор” |
1 |
|
Модуль “Измеритель качества энергии” |
1 |
|
Модуль “Имитатор-синтезатор однофазной сети 50 Гц” |
1 |
|
Модуль “Модель линии электропередач” |
1 |
|
Модуль “Мультиметры” |
1 |
|
Модуль “Нагрузка” |
1 |
|
Модуль “Однофазный трансформатор” |
1 |
|
Модуль “Продольная емкостная компенсация” |
1 |
|
Модуль “Питание стенда” |
1 |
|
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
- Габариты: не более 1130 х 850 х 1800 мм.
- Электропитание: от сети 220 В., 50 Гц.
- Потребляемая мощность: не более 50 ВА.
- Масса: 100 кг.
- Класс защиты от поражения электрическим током: I.
Комплект учебно-лабораторного оборудования “Качество электрической энергии в системах электроснабжения – однофазная сеть” представляет собой физическую однофазную модель распределительной сети, содержащую модель линии электропередачи, однофазного трансформатора, активной, индуктивной и емкостной нагрузок, устройства продольной емкостной компенсации, выпрямительной нагрузки и фильтрокомпенсирующего устройства. Стенд позволяет экспериментально определить основные показатели качества электроэнергии, изучить способы улучшения показателей качества электроэнергии путем продольной и поперечной емкостной компенсации, способы применения фильтрокомпенсирующих устройств, исследовать влияние выпрямительной нагрузки на содержание высших гармоник тока и напряжения.
- Автотрансформатор.
- Выпрямители и фильтрокомпенсатор.
- Измеритель качества энергии.
- Имитатор-синтезатор однофазной сети 50 Гц.
- Модель линии электропередач.
- Мультиметры.
- Нагрузка.
- Однофазный трансформатор.
- Продольная емкостная компенсация.
- Питание стенда.
- Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
- Работа защиты при повреждении рабочей и дополнительной изоляций электроприемника.
- Определение силы электрического тока, проходящего через тело человека при прямом прикосновении его к частям, находящимся под напряжением.
- Определение силы электрического тока через тело человека при косвенном прикосновении его к частям, находящимся под напряжением.
- Определение электрического сопротивления тела человека.
- Действие защитного зануления.
- Защитное действие устройства автоматического отключения питания при сверхтоках.
- Защитное действие двойной изоляции электроприемника.
- Действие устройства защитного отключения.
- Действие защитного заземления.
- Защитное действие повторного заземления нулевого защитного проводника.
- Защитное действие малого напряжения.
- Защитное действие электрического разделения цепей.
- Контроль изоляции фаз в сети с изолированной нейтралью.
