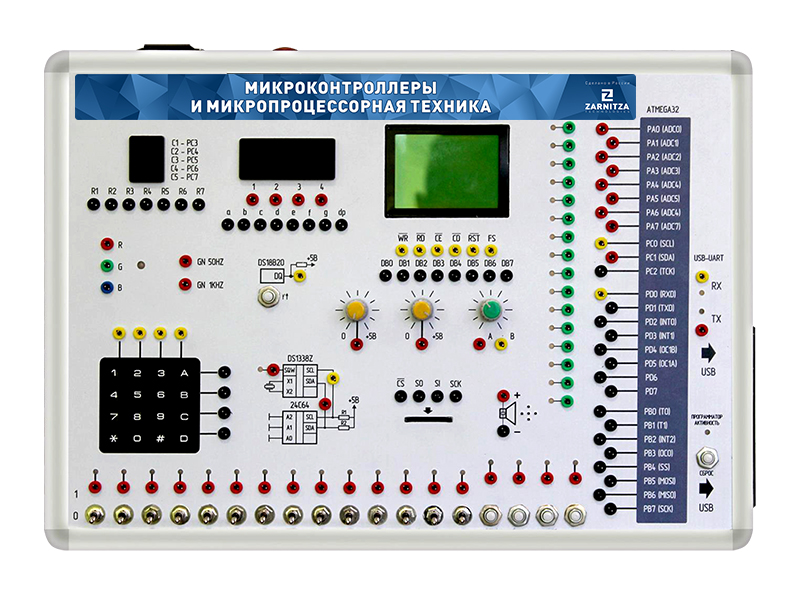

Комплект учебно-лабораторного оборудования “Микроконтроллеры и микропроцессорная техника”

Комплект учебно-лабораторного оборудования “Микроконтроллеры и микропроцессорная техника”

Стенд выполнен в виде компактного модуля настольного исполнения. С помощью входящих в комплект поставки USB-кабелей стенд подключается к ноутбуку.

Базовая комплектация:

Моноблок “Микроконтроллеры и микропроцессорная техника”
1

Ноутбук
1

Программное обеспечение (на электронном носителе)
1

Комплект защищенных соединительных кабелей (2mm) 25 cм. (красный, синий, зеленый, черный, желтый)
1

Комплект кабелей питания

SKU: ОЭ-МР-01.1-133 Categories: , , Tags: , , , ,

Description

Описание

Стенд выполнен в виде компактного модуля настольного исполнения. С помощью входящих в комплект поставки USB-кабелей стенд подключается к ноутбуку.

Базовая комплектация:

Моноблок “Микроконтроллеры и микропроцессорная техника”

1

Ноутбук

1

Программное обеспечение (на электронном носителе)

1

Комплект защищенных соединительных кабелей (2mm) 25 cм. (красный, синий, зеленый, черный, желтый)

1

Комплект кабелей питания

1

Раскрыть полностью



Внимание!

Информация о товаре носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.

Убедительная просьба – при покупке согласовать с менеджером комплектацию, цену и важные для Вас характеристики оборудования.



Комплектация

Комплектация
1. Моноблок “Микроконтроллеры и микропроцессорная техника”.
2. Ноутбук.
3. Программное обеспечение (на электронном носителе).
4. Комплект соединительных проводов и кабелей.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические рекомендации по проведению лабораторных работ.

Технические характеристики
  • Габариты: не более 430 х 300 х 60 мм.
  • Масса: не более 3 кг.
  • Электропитание: 220 В, 50 Гц.
  • Потребляемая мощность: не более 10 Вт.



Назначение

Назначение

Комплект учебно-лабораторного оборудования “Микроконтроллеры и микропроцессорная техника” предназначен для проведения научно-исследовательских и лабораторно-практических работ по изучению систем команд, периферии и других параметров микроконтроллеров.

Позволяет получить навыки программирования микроконтроллеров серии AVR, освоить использование микроконтроллера в качестве управляющего узла для различных периферийных устройств и узлов, получить практические навыки по работе портами ввода-вывода, матричной клавиатурой, индикаторами и дисплеями, последовательными и параллельными интерфейсами, цифро-аналоговым преобразованием, интерфейсами I2C, SPI, 1-wire.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлениям: “Микроконтроллерные и микропроцессорные системы”, “Автоматизация процессов”, “Аппаратные средства вычислительной техники”. Комплект учебно-лабораторного оборудования может быть также использован на семинарах и курсах повышения квалификации персонала предприятий и организаций.



Состав

Состав
Моноблок с набором следующих функциональных блоков:

  • LCD дисплей.
  • Четырехразрядный 7-сегментный индикатор.
  • Температурный датчик с функцией изменения температуры нагревательного элемента.
  • Матричная клавиатура.
  • Светодиоды.
  • Кнопки для задания сигналов.
  • Тумблеры-переключатели для задания сигналов.
  • Часы реального времени.
  • SD/MMC карта памяти.
  • Микросхема EEPROM-памяти.
  • Трехцветный RGB – светодиод.
  • Потенциометры.
  • Энкодер.
  • Пьезоизлучатель с генератором.
  • Генераторы последовательных импульсов.
  • Преобразователь интерфейсов USB – UART.
  • Светодиодная матрица.
  • Микроконтроллер AVR.
  • Программатор для микроконтроллера AVR.



Учебно-методическое пособие

Учебно-методическое пособие

Вводная часть.

Устройство и работа изделия, особенности микроконтроллера ATmega32.

Раздел 1. Программирование на языке Си.

  1. Изучение способов управления портами ввода-вывода.
  2. Изучение 8- разрядных таймеров микроконтроллера AVR.
  3. Реализация динамической индикации.
  4. Изучение внешних прерываний микроконтроллера AVR.
  5. Изучение аналого-цифрового преобразователя.



Раздел 2. Программирование на языке Ассемблер.

  1. Изучение универсального синхронно-асинхронного приемопередатчика USART.
  2. Порты ввода/вывода микроконтроллера ATMEGA32.
  3. Реализация динамической индикации.
  4. Внешние прерывания микроконтроллера AVR.
  5. Изучение таймер-счетчиков микроконтроллера AVR.
  6. Изучение аналого-цифрового преобразователя микроконтроллера AVR.

Раздел 3. Устройства ввода/вывода.

  1. Изучение работы клавиатуры матричного типа.
  2. Изучение работы графического жидкокристаллического индикатора.

Раздел 4. Периферия и протоколы обмена микроконтроллера семейства AVR.

  1. Изучение работы протокола I2C.
  2. Изучение универсального синхронно-асинхронного приемопередатчика USART.
  3. Интерфейс 1-Wire, микросхема DS18B20.
  4. Изучение работы SD/MMC карты памяти.
