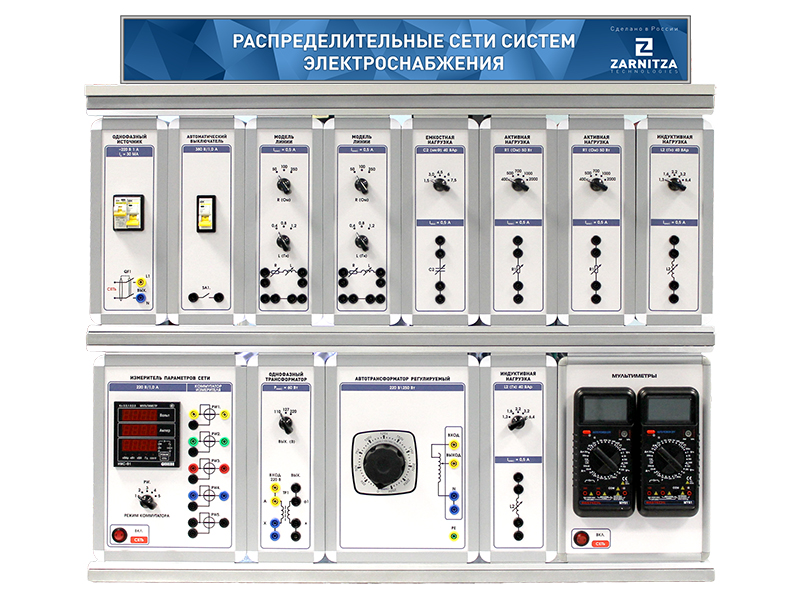

Комплект учебно-лабораторного оборудования “Распределительные сети систем электроснабжения”
Комплект учебно-лабораторного оборудования “Распределительные сети систем электроснабжения” предназначен для проведения лабораторно-практических занятий по одноименной дисциплине. Лабораторные эксперименты направлены на измерение параметров установившегося режима работы трансформатора, линии электропередач и разомкнутой распределительной электрической сети, а также снятие статических характеристик.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по одноименному курсу. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Комплект выполнен в настольном модульном исполнении.
Description
Комплектация
- Лабораторный стенд “Распределительные сети систем электроснабжения”.
- Вывеска с названием стенда.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Базовая комплектация:
|
Модуль “Однофазный источник питания” |
1 |
|
Модуль “Активная нагрузка” |
2 |
|
Модуль “Модель линии электропередачи” |
2 |
|
Модуль “Емкостная нагрузка” |
1 |
|
Модуль “Регулируемый автотрансформатор” |
1 |
|
Модуль “Индуктивная нагрузка” |
2 |
|
Модуль “Автоматический однополюсный выключатель” |
1 |
|
Модуль “Однофазный трансформатор” |
1 |
|
Модуль “Мультиметры” |
1 |
|
Модуль “Измеритель параметров однофазной сети” |
1 |
|
Лабораторный стол с двухсекционным контейнером |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Технические характеристики
- Габариты: 910 х 350 х 800 мм.
- Электропитание: от сети 220 В, 50 Гц.
- Потребляемая мощность: 50 ВА.
- Масса: 40 кг.
- Класс защиты от поражения электрическим током: I.
Комплект учебно-лабораторного оборудования “Распределительные сети систем электроснабжения” предназначен для проведения лабораторно-практических занятий по одноименной дисциплине. Лабораторные эксперименты направлены на измерение параметров установившегося режима работы трансформатора, линии электропередач и разомкнутой распределительной электрической сети, а также снятие статических характеристик.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по одноименному курсу. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Комплект выполнен в настольном модульном исполнении.
- Однофазный источник питания.
- Активная нагрузка (2 шт.).
- Модель линии электропередачи (2 шт.).
- Емкостная нагрузка.
- Регулируемый автотрансформатор.
- Индуктивная нагрузка (2 шт.).
- Автоматический однополюсный выключатель.
- Однофазный трансформатор.
- Мультиметры.
- Измеритель параметров однофазной сети.
- Снятие статической характеристики мощности по напряжению резистивной нагрузки.
- Снятие статической характеристики мощности по напряжению реактора.
- Снятие статической характеристики мощности по напряжению батареи конденсаторов.
Режимы распределительной электрической сети:
- Натурное моделирование установившегося режима работы однофазного трансформатора.
- Натурное моделирование установившегося режима работы фазы линии электропередачи.
- Натурное моделирование установившегося режима работы фазы разомкнутой распределительной электрической сети.
- Регулирование напряжения разомкнутой распределительной электрической сети путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
