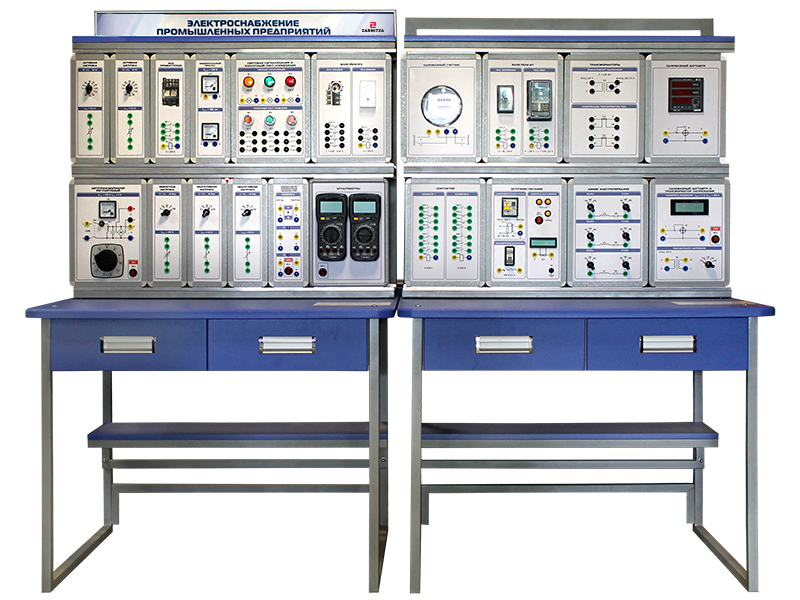

Комплект учебного-лабораторного оборудования “Электроснабжение промышленных предприятий”

Комплект учебно-лабораторного оборудования (далее стенд) “Электроснабжение промышленных предприятий” предназначен для изучения методики настройки и расчета установок типовых релейно-контактных схем устройств защиты и автоматики электроэнергетических объектов, таких как токовая отсечка, максимальная токовая защита, продольная дифференциальная защита, автоматическое повторное включение и автоматическое включение резерва, изучение однофазных и трехфазных счетчиков электрической энергии, измерительных трансформаторов напряжения и тока, трехфазного измерителя мощности.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу “Электроснабжение промышленных предприятий”. Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

• Активная нагрузка (2 шт.).
• Емкостная нагрузка.
• Индуктивная нагрузка (2 шт.).
• Источник питания.
• Реле промежуточное.
• Мультиметры.
• Трансформаторы.
• Однофазный счетчик.
• Линия электропередачи.
• Однофазный ваттметр и трансформатор напряжения.
• Коммутатор измерителя мощностей.
• Измерительный модуль.
• Однофазный ваттметр.
• Автотрансформатор регулируемый.
• Световая сигнализация и кнопочный пост управления.
• Контактор.
• Блок реле № 1.
• Блок реле № 2.

1. Моделирование максимальной токовой защиты линии электропередачи.
2. Моделирование мгновенной токовой отсечки линии электропередачи.
3. Моделирование максимальной токовой защиты радиальной электрической сети с односторонним питанием.
4. Моделирование дифференциальной защиты линии электропередачи.
5. Моделирование дифференциальной защиты трансформатора.
6. Моделирование максимальной токовой защиты электрической цепи с помощью автоматического выключателя.
7. Моделирование тепловой защиты электрической цепи с помощью электротеплового реле.
8. Автоматическое включение резервного питания линии электропередачи.
9. Автоматическое повторное включение линии электропередачи.

Раздел “Электрические измерения”

1. Непосредственное измерение переменного тока с помощью щитового амперметра.
2. Измерение переменного тока с помощью трансформатора тока и амперметра.
3. Непосредственное измерение переменного напряжения с помощью вольтметра.
4. Измерение переменного напряжения с помощью трансформатора напряжения и вольтметра.
5. Непосредственное измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью ваттметра.
6. Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока и ваттметра.
7. Измерение активной энергии однофазного переменного тока с помощью счетчика электрической энергии.

Раздел “Электрические измерения”

1. Определение статической характеристики мощности активной нагрузки.
2. Определение статической характеристики мощности индуктивной нагрузки.
3. Определение статической характеристики мощности емкостной нагрузки.
4. Потери электрической энергии в распределительных сетях.
5. Измерение параметров установившегося режима в сети с односторонним питанием.
6. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
