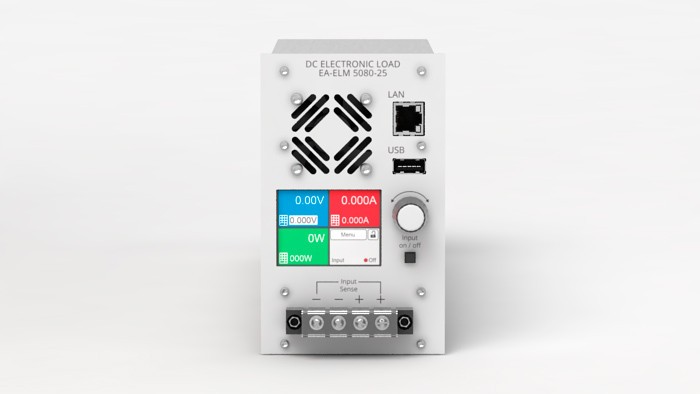

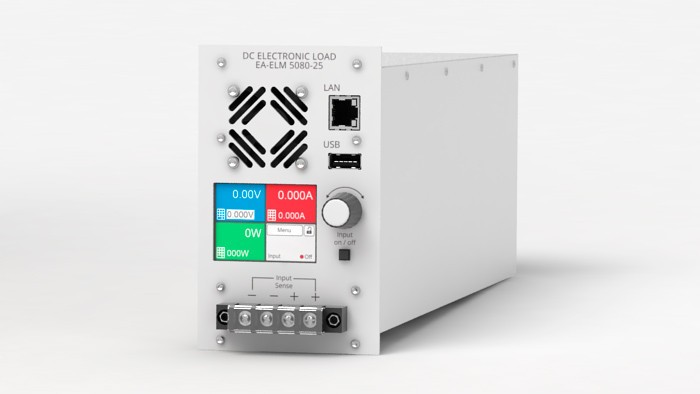

Модульная электронная нагрузка с рекуперацией EA-ELM 5080-25
Cерия EA-ELR 5000 была спроектирована для конфигурации мультиканальной электронной нагрузки DC. В системе шкафов 19’’, можно установить до десяти нагрузочных блоков номинальной мощностью 320 Вт каждый. Модульные блоки работают отдельно на стороне DC и расширяются параллельно. Модули предлагают типовые режимы регулирования: постоянное напряжение (CV), постоянный ток (CC), постоянная мощность (СР). Функция рекуперации энергии инвертирует потребляемую энергию DC в синхронизированную синусоиду тока и отдает ее обратно в энергосеть. Это сокращает рассеивание тепла к минимуму и экономит стоимость электроэнергии. Цветная TFT сенсорная панель дает интуитивное ручное управление. Оборудованный портом Ethernet по умолчанию, нагрузочный блок может быть легко интегрирован в сеть устройств LAN. Внешнее управление возможно через поставляемое ПО для Windows или через создаваемые заказчиком приложения на LabView или других IDE. Поддерживаются известные протоколы коммуникации SCPI и ModBus.
Описание
| Основные характеристики |
|---|
| Мультиканальная электронная нагрузка DC |
| Рекуперация потребленной энергии в локальную энергосеть |

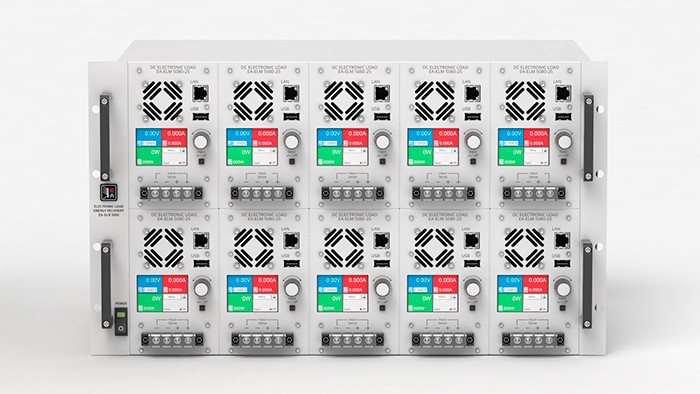

| 19″ 6U стойка для 10 отдельных модулей |
| Номиналы мощности: до 0…320 Вт на модуль |
| Входные напряжения: 0…80 В или 0…200 В |
| Входные тока: 0…10 A или 0…25 A |
| Микропроцессорный цифровой контроль |
| Многоязыковая сенсорная панель TFT |
| Генератор секвенций |
| Встроенный Ethernet/LAN |
| Опционально: |
| Коммукационная стойка Ethernet |
| Поддержка языка команд SCPI и ModBus |
| Основные | |
|---|---|
| Напряжение | 80 В |
| — погрешность | <0.1% |
| — стабильность при 0-100% ΔUDC | <0.05% |
| — время нарастания 10-90% | <1 мс |
| Ток | 25 А |
| — погрешность | <0.1% |
| — стабильность при 0-100% ΔUDC | <0.05% |
| Мощность | 320 Вт |
| — погрешность | <1% |
| Другие характеристики | |
| Дисплей и панель управления | Цветной дисплей, ручки и кнопки |
| Охлаждение | воздушное |
| Форм-фактор | Без размера |
| Габариты (Ш×В×Г) | 81 × 132,5 × 310 мм |
| Вес | 2.35 кг. |
| Производитель | EA Elektro-Automatik |
| Возможности | |
| Регулирование напряжения | + |
| Регулирование тока | + |
| Регулирование мощности | + |
| Защита от перенапряжения | + |
| Защита от перегрузки по току | + |
| Защита от перегрузки по мощности | + |
| Защита от перегрева | + |
| Генератор функций | + |
| 19″ корпус в стойку | + |
| Встроенный интерфейс Ethernet/LAN | + |
