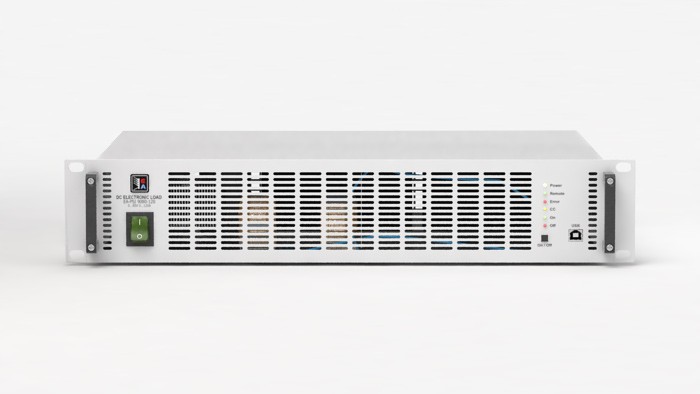

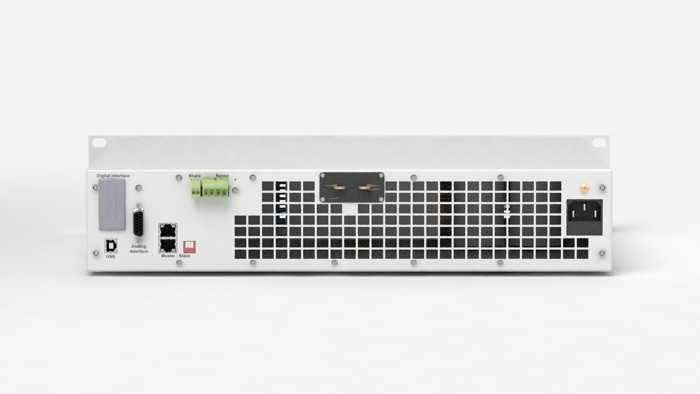

Программируемая электронная нагрузка EA-EL 9500-15 B 2Q 2U
Серия EA-EL 9000 B 2Q предлагает электронные нагрузки, спроектированные для двух-квадрантной работы, в комбинации с сериями EA-PS 9000, EA-PSI 9000 и EA-PSE 9000. Электронные нагрузки заботятся об улучшенной динамике касательно изменения выходного напряжения.
Это достигается подключением электронной нагрузки напрямую к выходу источника питания. Нагрузки, кроме того, соединяются через шины Share, что дает возможность контроля со стороны совместимого источника питания. По умолчанию устройства сконфигурированы для работы при полной мощности и токе и минимальном напряжении, одиночно или в ведущий-ведомый. Другие параметры можно конфигурировать удаленно, например через программу EA Power Control.
Описание
| Основные характеристики |
|---|
| Двух-квадрантный модуль |
| Номиналы мощности: от 0…600 Вт до 0…2400 Вт |
| Входные напряжения: от 0…80 В до 0…750 В |
| Входные токи: до 170 A на блок |
| Управление основано на схеме ПЛИС |
| Панель управления и статусы на светодиодах |
| Настраиваемые защиты: OVP, OCP, OPP |
| Режимы работы: CV, CC, CP, CR |
| Гальванически изол. интерфейсы (Аналог и USB) |
| Шина Ведущий-Ведомый для парал. соединения |
| Опционально: цифровые интерфейсы plug & play |
| Поддерживает SCPI и ModBus |
| LabView VIs и управляющая программа (Windows) |
| Основные | |
|---|---|
| Напряжение | 500 В |
| — погрешность | <0.1% |
| Ток | 15 А |
| — погрешность | <0.2% |
| — стабильность при 0-100% ΔUDC | <0.1% |
| Мощность | 600 Вт |
| — погрешность | <0.5% |
| Сопротивление (DC вход) | 2.5…1200 Ω |
| — погрешность | ≤1% от макс. сопротивления + 0,3% от номинального тока |
| AC питание | 90…264 В |
| Другие характеристики | |
| Дисплей и панель управления | Статусные светодиоды и кнопки |
| Охлаждение | воздушное |
| Параллельное соединение | |
| Форм-фактор | 2U |
| Габариты (Ш×В×Г) | 19″ × 2U × 464 мм |
| Вес | ~9 кг. |
| Производитель | EA Elektro-Automatik |
| Возможности | |
| Регулирование напряжения | + |
| Регулирование тока | + |
| Регулирование мощности | + |
| Регулирование внутреннего сопротивления | + |
| Защита от перенапряжения | + |
| Защита от перегрузки по току | + |
| Защита от перегрузки по мощности | + |
| Защита от перегрева | + |
| Share шина для параллельного соединения | + |
| Аналоговый интерфейс | + |
| 19″ корпус в стойку | + |
| Функция «ведущий — ведомый» | + |
| Встроенный порт USB | + |
| Сменные интерфейс модули | опционально |
