Стилоскоп переносной СЛП-4У
Переносные стилоскопы представляют с собой мобильные приборы для спектрального анализа образцов крупногабаритных и не транспортабельных изделий из металлов и сплавов.
Description
Переносные стилоскопы представляют с собой мобильные приборы для спектрального анализа образцов крупногабаритных и не транспортабельных изделий из металлов и сплавов.
Принцип действия стилоскопов заключается в создании электрического разряда между анализируемым объектом, являющимся одним из электродов, и постоянным электродом прибора, что приводит к образованию плазмы из материала электродов и образца и заполнению межэлектродного промежутка светящимися парами. В оптической системе происходит разложение света и образование линейчатого спектра с линиями определенной длины, характерными для сгорающих металлов.
Переносные стилоскопы, в отличие от стационарных, имеют небольшую массу и компактны.
В настоящем каталоге представлены несколько модификаций переносных стилоскопов: СЛП-2, СЛП-3, СЛП-4, СЛП-4У, СЛП-5, СЛП-6. Переносные стилоскопы отличаются друг от друга габаритными размерами, способом передачи светового пучка, устройством системы прожига.

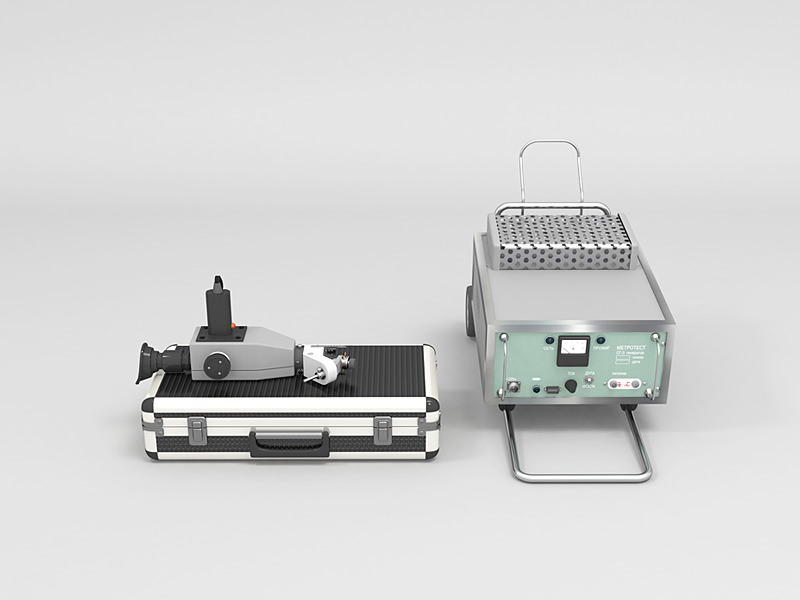

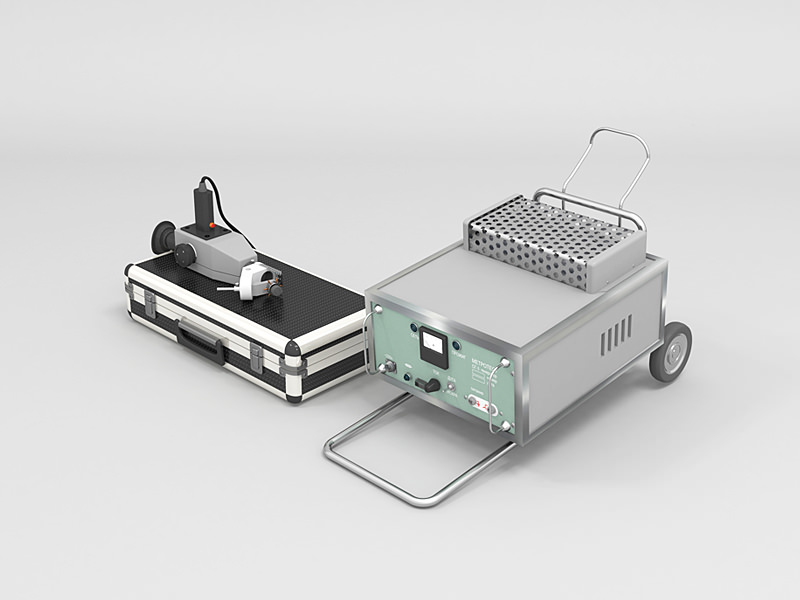

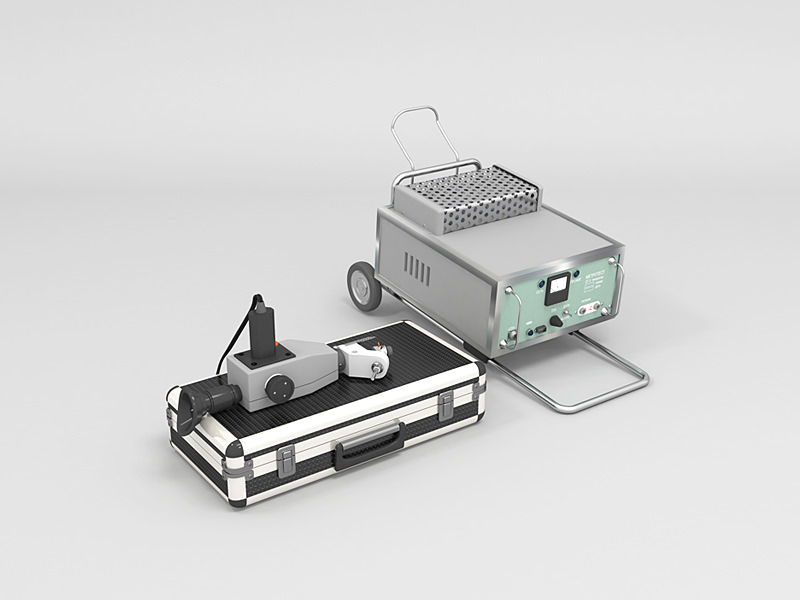

В стандартный комплект переносных стилоскопов входит:
- источник питания;
- устройство прожига;
- устройство оптического разложения света (ружье);
- электроды (дисковый и стержневой);
- держатель дискового электрода;
- защитное стекло;
- укладочный ящик для стилоскопа и источника питания;
- тележка передвижная для источника питания;
- паспорт с руководством по эксплуатации.
Технические характеристики переносных стилоскопов
| Модификация | СЛП-2 | СЛП-3 | СЛП-4 | СЛП-4У |
|---|---|---|---|---|
| Диапазон спектра | 400-700 нм | |||
| Увеличение зрительной трубы (расчетное) | 11,2х | |||
| Угол расхождения крайних лучей | 10°56´ | |||
| Фокусное расстояние: | ||||
| объектива | 370,5 мм | 355,8 мм | 322,2 мм | 304,6 мм |
| окуляра | 28,8 мм | 28,8 мм | 28,8 мм | 28,8 мм |
| Размеры выходного зрачка | 2,3х1,2 мм | |||
| Режим работы источника питания | дуга / искра | |||
| Режим работы генератора | 5 мин работы / 2 мин перерыва | |||
| Минимальный размер контактной площадки | 50х150 мм | 30х20 мм | ||
| Габаритные размеры стилоскопа, (ДхШхВ) | 640x190x180 мм | 620х170х210 мм | 620х170х210 мм | 400х120х250 мм |
| Вес стилоскопа, не более | 5 кг | 3 кг | 2,5 кг | 2 кг |
| Габаритные размеры генератора, (ДхШхВ) | 410x230x360 мм | |||
| Вес генератора, не более | 20 кг | |||
| Электропитание | 220 В, 50 Гц | |||
| Ток нагрузки | 3 – 6 А | |||
| Потребляемая мощность | 1,6 кВт | 1,5 кВт | ||
