Трассоискатель “Успех АГ-428.20Н”

Описание

Назначение

• Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
• Определения мест повреждения кабельных линий.
• Обследования участков местности перед проведением земляных работ.
• Проведения работ по поиску скрытой проводки.
• Трассировка коммуникаций без непосредственного подключения.

Рекомендуемые области применения

• Геодезия
• Электрические сети
• ЭХ предприятия
• Теплосети
• ЖКХ
• Строительство

Решаемые задачи

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Трассировка и контроль изоляции защитных покрытий газопровода.

Приемник “АП-027”

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ – символы и значения выбираемых режимов и параметров – анимированная шкала уровня входного сигнала – цифровое значение и анимированная шкала уровня выходного сигнала – график (движущаяся диаграмма) уровня выходного сигнала – частотный спектр выходного сигнала – цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	–
	Встроенный излучатель – синтезированный звук ЧМ.
Питание	Напряжение 4…7В. – аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или – щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220*102*42 мм
Масса электронного блока, не более	0,46 кг



Генератор “АГ-114.1”

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,25
Частота 2	1024 ± 0,5
Частота 3	8192± 4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5Вт»)	5±1,25
Мощность 2 («10Вт»)	10±2,5
Мощность 3 («20Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5Вт»)	0,3 … 1000
Мощность 2 («10Вт»)	0,3 … 500
Мощность 3 («20Вт»)	0,3 … 250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с	12
Допустимое внешнее напряжение питания, В	11…15
Источники питания
Встроенный аккумулятор: – напряжение, В – емкость, Ач	12 2,2
Сетевой блок	15В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5



Электромагнитный датчик “ЭМД-247”

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)



Индуктивная антенна “ИЭМ-301.3”

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

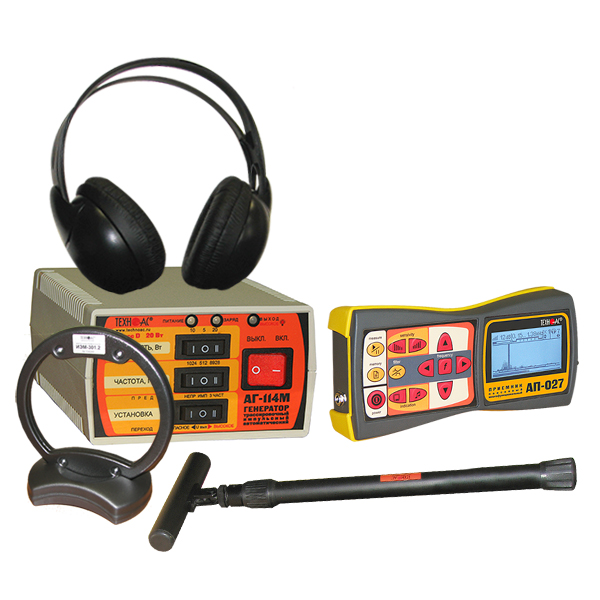

Состав комплекта

№	Фото	Наименование	Количество
1		Трассопоисковый приемник “АП-027”	1 шт.
2		Генератор “АГ-114.1”	1 шт.
3		Датчик электромагнитный “ЭМД-247”	1 шт.
4		Головные телефоны	1 шт.
5		Индукционная антенна “ИЭМ-301.3”	1 шт.
6		Источник питания AG114M.02.020	1 шт.
7		Батарейка	4 шт.
8		Держатель для приемника АП-027.00.010	1 шт.
9		Кабель АГ120.02.020	1 шт.
10		Кабель АГ120.02.030	1 шт.
11		Кабель АГ105.02.020	1 шт.
12		Контакт магнитный АГ120.02.090	2 шт.
13		Штырь заземления АГ110.02.004	2 шт.
14		Крестовая отвертка	1 шт.
15		Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
16		Сумка для индукционной антенны “ИЭМ-301.3” Чехол 53107	1 шт.
17		Сумка для электромагнитного датчика “ЭМД-247” Чехол 53186	1 шт.
18		Сумка для генератора “АГ-114.1” Чехол 53163	1 шт.
19		Сумка для комплекта Чехол 53222	1 шт.
20		Руководство по эксплуатации. Паспорт	1 шт.
