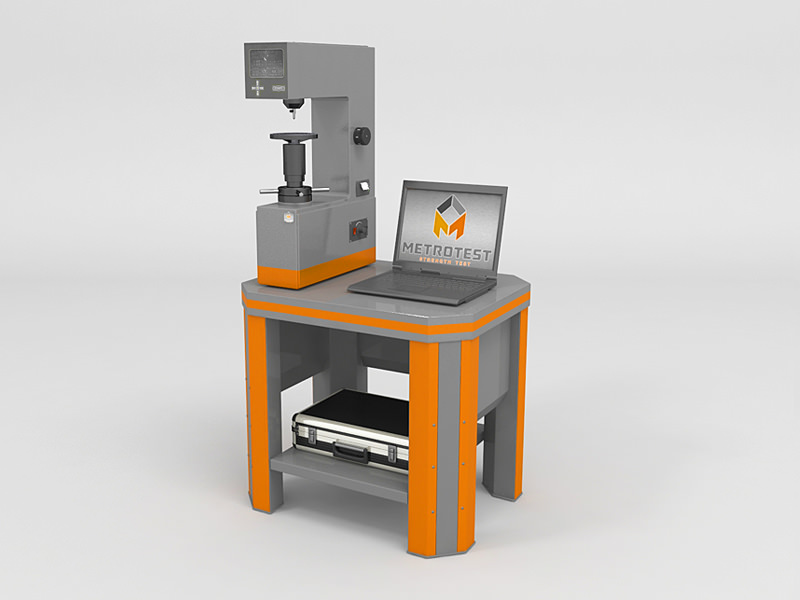

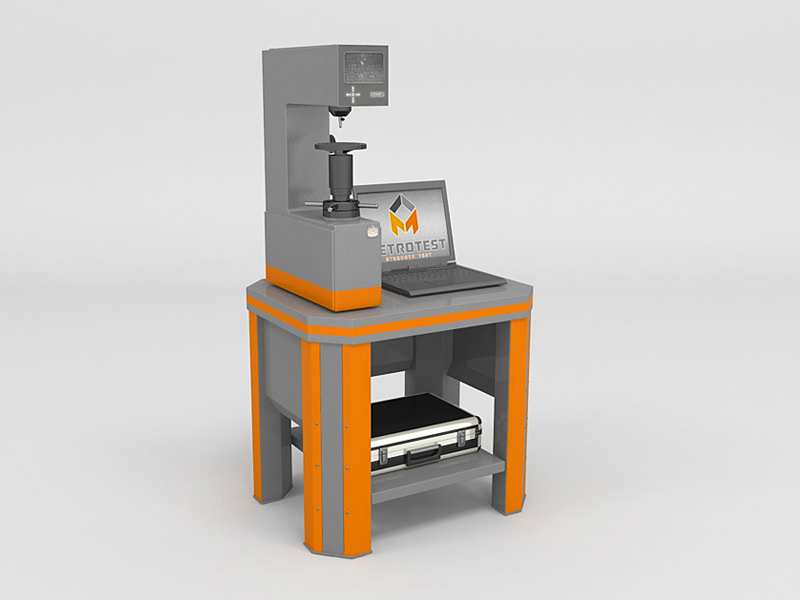

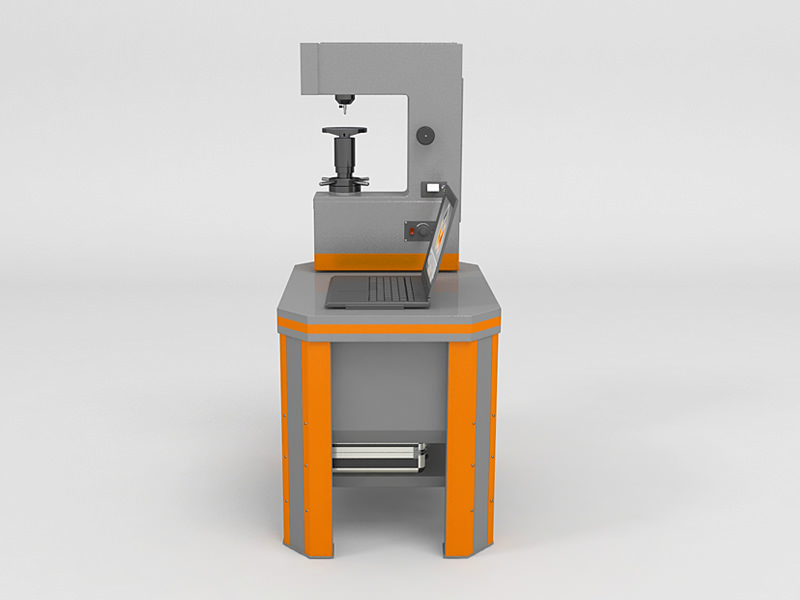

Твердомер по методу Супер-Роквелла ИТР-15/45-АМ
Метод Супер-Роквелла позволяет определять твердость при малых нагрузках мелких деталей из металлов и сплавов, листового металла, наплавленных слоев, упрочняющих покрытий. Твердомеры по методу Супер-Роквелла обеспечивают испытания на твердость в диапазоне воспроизводимых нагрузок от 15 кгс до 45 кгс с применением двух типов инденторов, что дает возможность получения значений твердости по шести шкалам твердости Супер-Роквелла.
Метод определения твердости образца не требует инструментального измерения размеров отпечатка, твердость отображается непосредственно на измерительной шкале твердомера. Размеры отпечатков при определении твердости по методу Супер-Роквелла минимальны, что позволяет в дальнейшем использовать изделие, прошедшее испытание, без применения дополнительной шлифовки, зачистки или повторного нанесения защитного покрытия.
Описание
Стационарные твердомеры по методу Супер-Роквелла типа ИТР позволяют измерять твердость мелких деталей, деталей с упрочненными поверхностными слоями, алюминиевых сплавов, тонких плит и других материалов. Твердомеры обеспечивают испытания в диапазоне нагрузок от 15 кгс до 45 кгс.
Измерение твердости образца по методу Супер-Роквелла проводится путем погружения алмазного конусного наконечника (с углом при вершине 120 гр.) или стального сферического наконечника (диаметром 1,588 мм) в исследуемую поверхность образца. Измерение производится в соответствии с ГОСТ 22975-78.
Твердомеры Супер-Роквелла поставляются в нескольких модификациях, отличающихся способом нагружения (ручное или автоматическое) и способом измерения (аналоговая шкала или микропроцессорный блок).
В стандартный комплект поставки твердомера входят два вида инденторов (стальной шариковый – диаметром 1,588 мм и алмазный конус с углом при вершине 120 гр.); предметные столы: плоские (большой и малый) и V-образный, стандартизированные меры твердости.
Дополнительная поставка:
- алмазный индентор НК;
- шариковый индентор (ᴓ1,588 мм);
- стальные шарики (ᴓ1,588 мм);
- эталонные меры твердости;
- предметные столы.
Твердомеры типа ИТР внесены в Государственный реестр средств измерений Российской Федерации № 60664-15 и Республики Казахстан № KZ.02.03.06858-2015/60664-15, имеют необходимые сертификаты и свидетельства.
| ИТР-15/45-АМ | |
|---|---|
| Основная нагрузка | 15 кгс (147,1 Н), 30 кгс (294,2 Н), 45 кгс (441,3 Н) |
| Предварительная нагрузка | 3 кгс (29,42 Н) |
| Тип измерения | Цифровой |
| Тип нагружения | Автоматический |
| Шкала твердости | HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
| Предел допускаемой погрешности определения твердости, не более | ± 1,0 ед.тв. (80 ± 4 алм. конус) |
| ± 2,0 ед.тв. (45 ± 5 алм. конус) | |
| ± 2,0 ед.тв. (76 ± 6 шарик 1,588) | |
| Диапазон измерений твердости | HR15N:70÷91; HR30N:42÷80; HR45N:20÷70; HR15T:73÷93; HR30T:43÷82; HR45T:12÷72 |
| Максимальная высота образца | 170 мм |
| Максимальное расстояние от центра индентора до стенки твердомера | 135 мм |
| Габаритные размеры, (ДхШхВ) | 457х157х660 мм |
| Масса | 85 кг |
| Источник питания | 220 В, 50 Гц |
