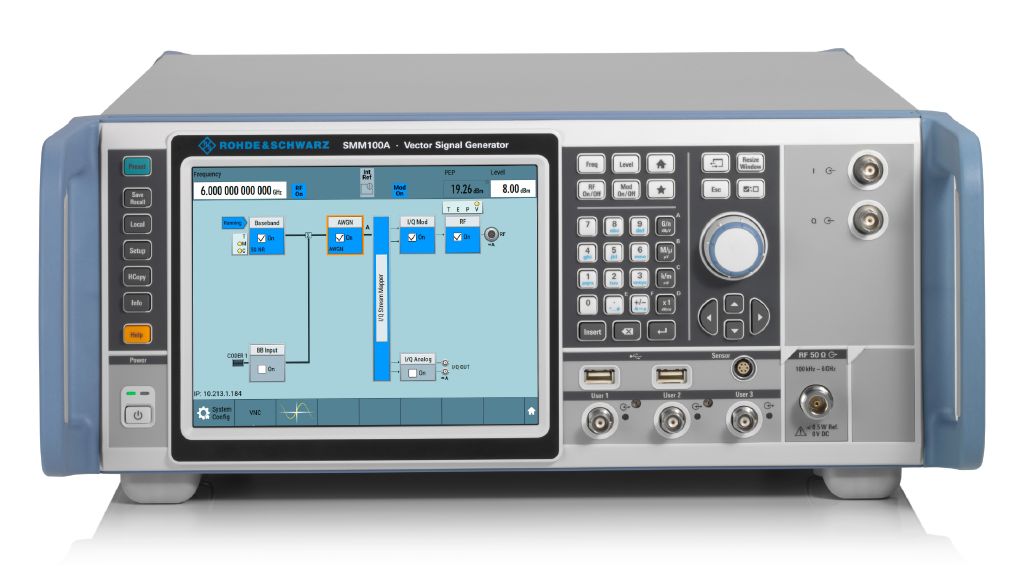

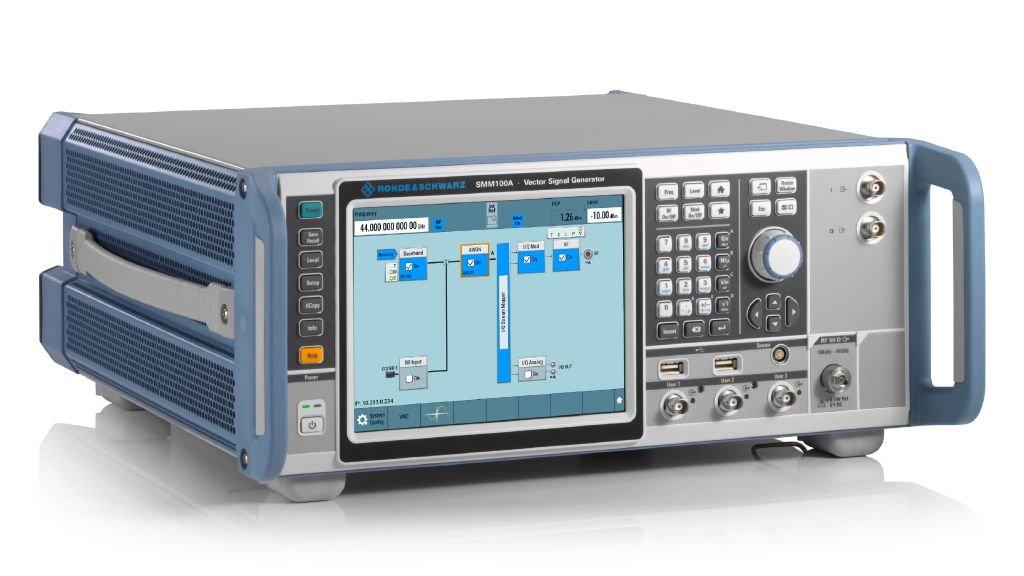

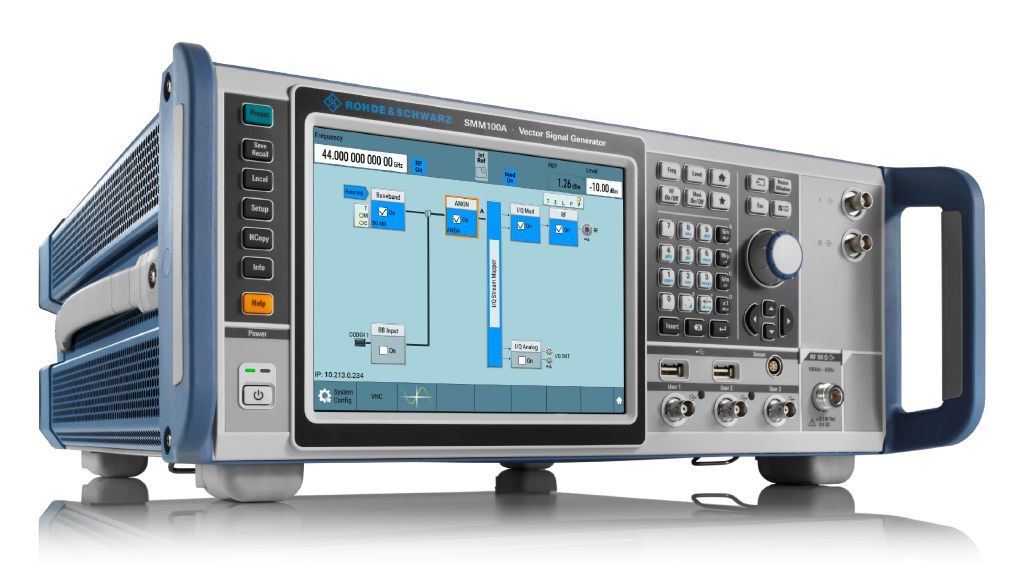

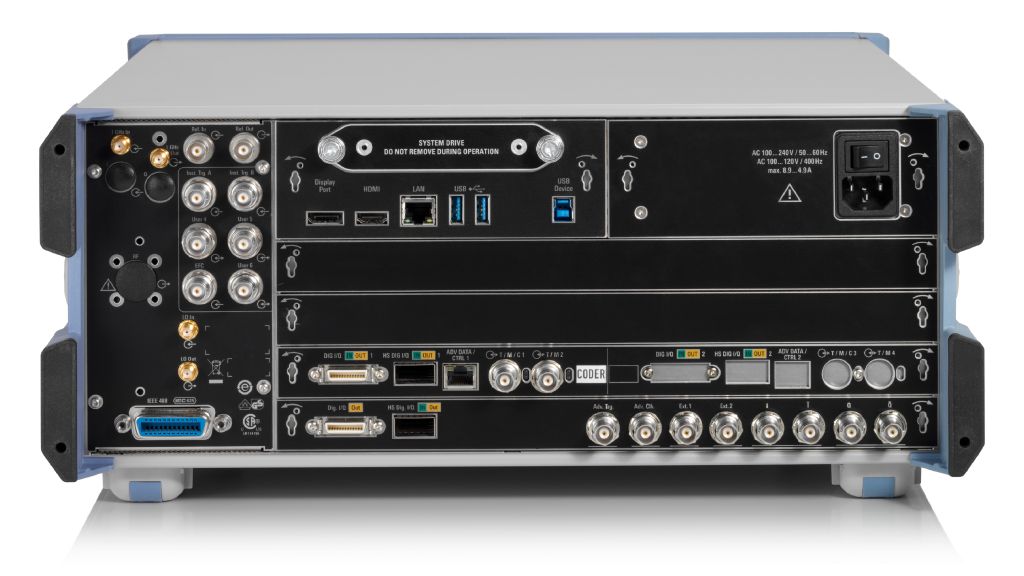

Векторный генератор сигналов R&S®SMM100A
Векторный генератор сигналов R&S®SMM100A обеспечивает великолепные ВЧ-характеристики во всем диапазоне частот от 100 МГц до 44 ГГц. Прибор покрывает диапазоны ниже 6 ГГц, используемые существующими стандартами
беспроводной связи, а также только что определенные диапазоны для 5G NR FR1 и Wi-Fi 6E до 7,125 ГГц и полосы 5G NR FR2 до 44 ГГц.
Внутренний генератор модулирующих сигналов в R&S®SMM100A поддерживает максимальную полосу ВЧ-модуляции шириной 1 ГГц. Широкополосные сигналы с цифровой модуляцией генерируются в соответствии с требованиями распространенных стандартов беспроводной связи. Генератор R&S®SMM100A полностью соответствует будущим требованиям к полосе модуляции.
Description
Ключевые факты
• Диапазон частот от 100 кГц до 44 ГГц
• Внутренняя полоса ВЧ-модуляции до 1 ГГц
• Превосходные АЧХ модулятора и значения EVM и ACPR
• Генерация и анализ сигналов 5G NR для FR1 и FR2
• Готовность к будущим требованиям WLAN по частоте и полосе пропускания
Для векторного генератора сигналов R&S®SMM100A на ВЧ-частоте 1 ГГц со смещением 20 кГц задается однополосный фазовый шум менее –129 дБн. Типичное значение ниже на 5 дБн и составляет –134 дБн. Наряду с превосходными ВЧ-характеристиками данная модель также имеет исключительные характеристики модуляции на высоких частотах.
Генератор R&S®SMM100A обеспечивает впечатляющее значение модуля вектора ошибок (EVM) менее -42 дБ (0,8%) на ВЧ-частоте 28 ГГц для сигнала 5G NR частотой 100 МГц в соответствии с моделью 3.1 испытаний 3GPP.
Частотная характеристика сигнала в полосе модуляции также оказывает существенное влияние на достижимое значение модуля вектора ошибок (EVM). Также важно свести к минимуму этот параметр по амплитуде и фазе во всем ВЧ-диапазоне генератора.
Предусмотрена интеллектуальная компенсация внутреннего воздействия R&S®SMM100A на частотную характеристику. В результате генератор R&S®SMM100A получает измеренную АЧХ на уровне < 0,4 дБ во всей полосе ВЧ-модуляции шириной 1 ГГц.
В базовой конфигурации генератор R&S®SMM100A поддерживает максимальную полосу ВЧ-модуляции шириной 120 МГц. В зависимости от требований полоса может быть расширена до 1 ГГц с помощью лицензионного ключа. Благодаря аналогичной гибкости память генератора сигналов произвольной формы может быть расширена от 64 млн отсчетов до максимум 2 млрд отсчетов.
Кроме того, возможно использование генератора R&S®SMM100A с различными частотными опциями с максимальной частотой 44 ГГц. Пользователи могут точно настраивать R&S®SMM100A в соответствии с конкретными требованиями.
