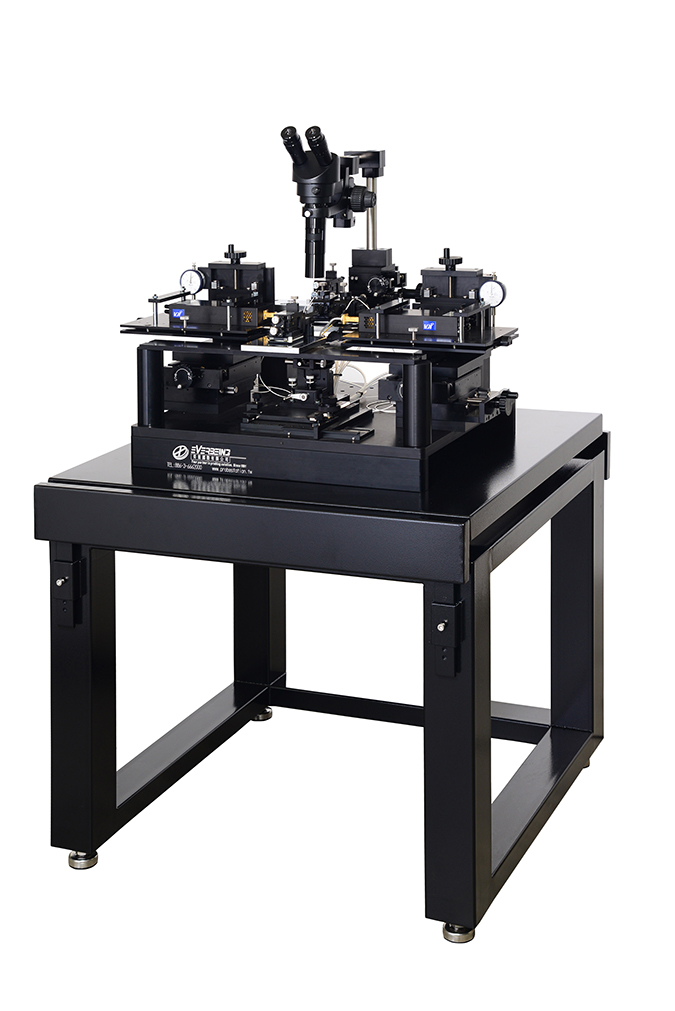

Зондовая станция EB-6V mmW

Description

• EB-6V – это проверенное рынком решение для исследований в области ммВт. Доступны следующие функции системы:
Особенности

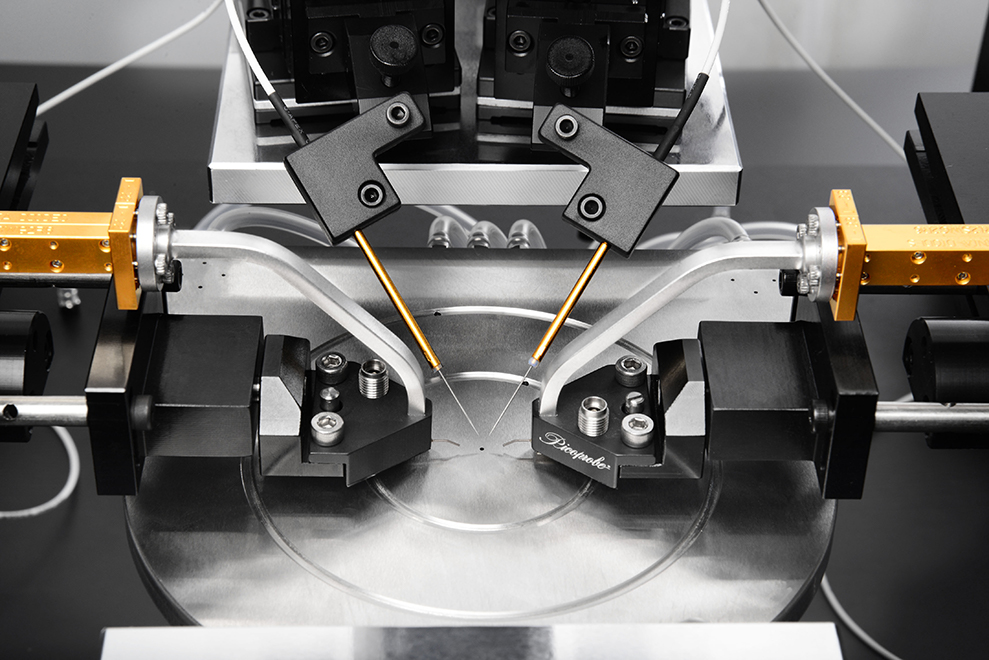

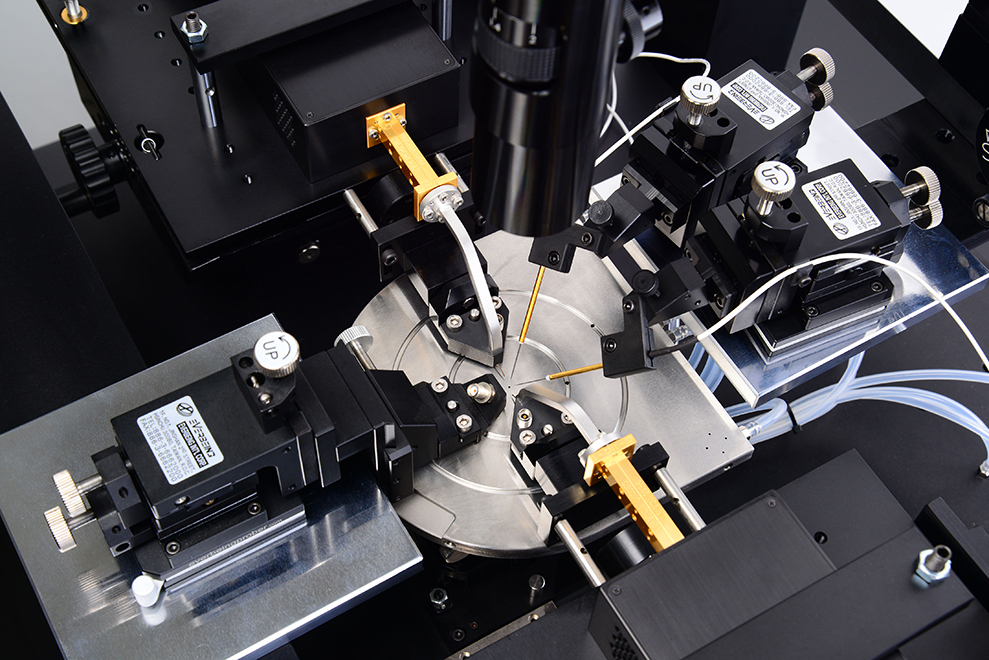

• – Индивидуальные позиционеры для уменьшения волноводов между модулями миллиметровых волн и головкой зонда

• – Прочные и стабильные позиционеры для удлинителей и тюнеров любых размеров

• – Встроенный циферблатный манометр для определения царапин на контактах зондов

• – Точная интеграция, обеспечивающая прямое соединение зондов

• – Северный и южный мост для дополнительных микропозиционеров постоянного и радиочастотного тока

• – Коаксиальный высокоточный каскад

• – Движение без обратного люфта

• – Резервный док для микропозиционера
Области применения

• – Высокопроизводительные ВЧ

• – Одиночное широкополосное зондирование

• – Дифференциальное мм-волновое зондирование

• – Базовый постоянный ток (IV/CV)
Аксессуары

• – Горячий патрон со вспомогательным патроном с регулятором температуры

• – Безвибрационный стол

• – Экранирующая коробка

Технические характеристики станции

• Тип патронного стола: коаксиальный

• Диапазон перемещения патрона: 6″ x 6″

• Точное разрешение патрона: 1 мкм

• Вакуумные канавки патрона: Центр, 1.5″, 3.5″, 7″ (индивидуально контролируются)

• Мощность смещения патрона: до 2 кВ

• Площадь основания станции: 760 мм Ш x 660 мм Г

• Вес станции: 80 кг

• Емкость планшайбы: 4 RF и 2 DC или 2 RF и 4 DC

• Количество вакуумных выключателей: 4

• Размер патрона: 6″ (150 мм)

• Плоскостность патрона: 3 мкм

• Диапазон размеров ИУ: 2 мм – 150 мм

• Материал патрона: Нержавеющая сталь

• Тип штатива микроскопа: Высокоточный линейный штатив

• Высота станции: 450 мм (до пластины)/700 мм (до микроскопа)

• Грубый ход тета патрона: 360˚

• Разрешение: 0.01˚

• Материал планшайбы: Твердая хромированная сталь

• Размер планшайбы: 120 мм x 180 мм (север и юг)

• Крепление позиционера: Магнитный переключатель ВКЛ/ВЫКЛ)
