Динамическая машина на усталость УИМ-Д(50-250кН)

Динамическая машина на усталость УИМ-Д(50-250кН)

Машины испытательные универсальные УИМ-Д производятся в соответствии ГОСТ 28840 и предназначены для определения механических свойств материалов при динамических, статических и циклических испытаниях образцов цветных и черных металлов, строительных и композиционных материалов на усталость.

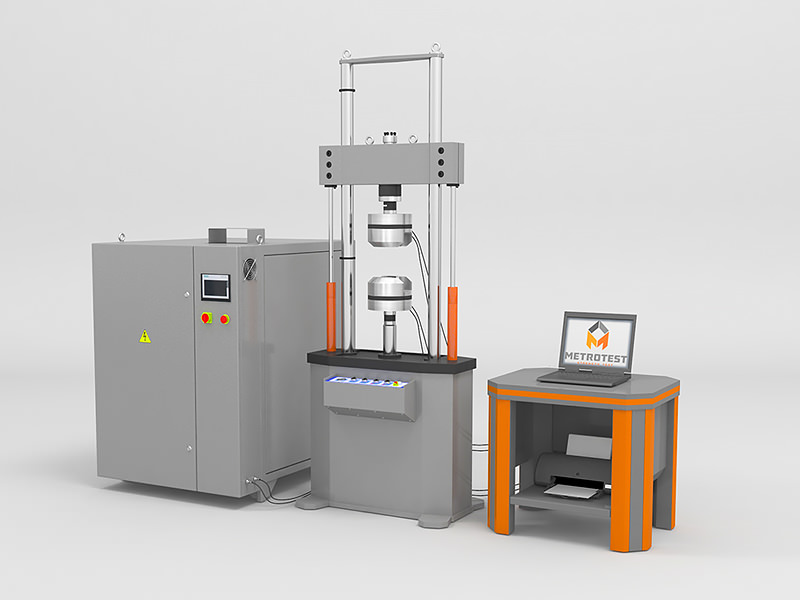

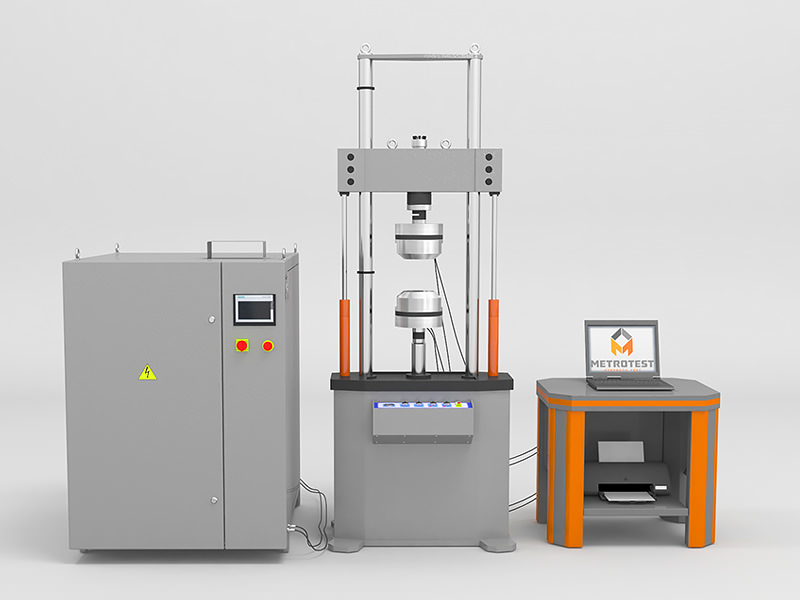

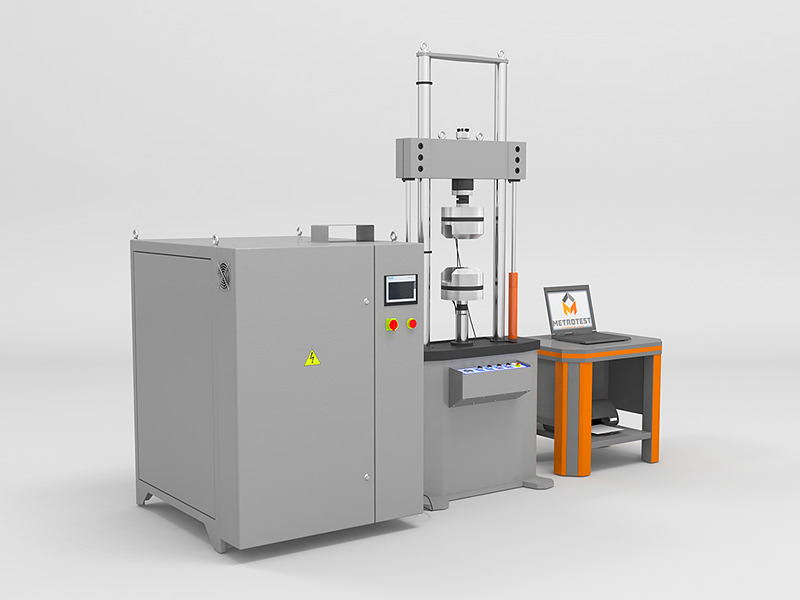

Машины УИМ-Д представлены в двухколонном исполнении с предельными нагрузками от 50 до 250 кН, и в четырехколонном исполнении с предельными нагрузками от 500 до 1000 кН.

SKU: МТ-УИМ-Д.-012 Categories: , , Tags: , , ,

Description

Широкий диапазон измерений

Динамические машины производятся с диапазоном максимальных нагрузок от 50 до 1000 кН и диапазоном частоты пульсации усилия нагружения от 0,01 до 300 Гц. Конструктивные особенности машин позволяют проводить испытания материалов в режимах растяжения, сжатия и изгиба. Машины оснащены современной системой нагружения, что позволяют проводить испытания материалов высокой прочности при больших нагрузках.

Простота управления

Автоматическая система позволяет управлять процессом испытания автоматически по заданному режиму, получать и обрабатывать результаты испытаний в реальном времени с отображением графика нагружения, расчетом основных показателей прочности материалов и выводом на печать протокола испытаний.

Высокая точность

Современные силоизмерительные датчики и датчики перемещения в совокупности с авторским программным обеспечением «М-Test DynaTest 900», позволяют обеспечить установленную стандартами на испытания точность поддержания заданных условий испытаний, регистрацию текущих значений параметров испытаний и расчетных характеристик прочности испытываемых материалов. Широкий диапазон испытательных нагрузок позволяет подобрать оборудование, обеспечивающее необходимую точность измерений.

Технические характеристики динамических машин

  • УИМ-Д
  • ПИМ-МР
Модификация УИМ-Д-50 УИМ-Д-100 УИМ-Д-250 УИМ-Д-500 УИМ-Д-750 УИМ-Д-1000
Наибольшая предельная статистическая нагрузка 50 кН 100 кН 250 кН 500 кН 750 кН 1000 кН
Наибольшая предельная динамическая нагрузка ± 40 кН ± 80 кН ± 200 кН ± 400 кН ± 600 кН ± 800 кН
Определяемая нагрузка 2-50 кН * 4-100 кН * 10-250 кН * 20-500 кН * 30-750 кН * 40-1000 кН *
Исполнение нагружающей установки Двухколонное Четырехколонное
Номинальная цена деления единицы наименьшего разряда силоизмерителя 0,01 кН
Предел допускаемой погрешности измерения нагрузки ± 1,0 %*
Предел допускаемой погрешности измерения деформации ± 1,0 %*
Диапазон частоты пульсации усилия нагружения 0,01÷50 Гц 0,01÷20 Гц
Максимальный ход пульсационного поршня ± 50 мм ± 50 мм ± 75 мм ± 75 мм ± 75 мм ± 75 мм
Расстояние между захватами 0÷500 мм* 0÷600 мм*
Ширина рабочего пространства между колоннами, не менее 500 мм* 565 мм* 630 мм* 820 мм* 820 мм* 1000 мм*
Максимальное расстояние между траверсами 750 мм 750 мм 860 мм 1500 мм 1500 мм 1500 мм
Питание 380 В, 50 Гц
Шумовая нагрузка, не более 75 дБ
Параметры, обозначенные * могут быть изменены по тех.заданию Заказчика в пределах конструкционных возможностей машины.

Additional information

Модификация ПИМ-МР-20 ПИМ-МР-100 ПИМ-МР-200 ПИМ-МР-300
Диапазон нагрузок ± 20 кН ± 100 кН ± 200 кН ± 300 кН
Максимальная статическая нагрузка ± 20 кН ± 100 кН ± 200 кН ± 300 кН
Максимальная динамическая нагрузка (амплитуда) 10 кН 50 кН 100 кН 150 кН
Степень затухания 1, 2, 5
Относительная погрешность статической нагрузки ± 1 %
Диапазон частот 80~250 Гц
Мощность ~220 В / 500 Вт ~380 В / 3500 Вт
~220 В / 500 Вт		 ~380 В / 4500 Вт
~220 В / 750 Вт		 ~380 В / 5500 Вт
~200 В / 1000 Вт
Отклонение (флуктуация):
– динамическая нагрузка
– cтатическая нагрузка		 0,5 % от максимального значения
0,5 % от максимального значения
Максимальное расстояние между захватами 500 мм 700 мм 700 мм 700 мм
Максимальное расстояние между колоннами 350 мм 420 мм 500 мм 580 мм
Габаритные размеры нагружающего модуля (Д×Ш×В), мм 700×540×1850 800×700×2400 1100×810×2600 1300×850×2900
Габаритные размеры электрического шкафа управления (Д×Ш×В), мм 600×650×1200
Масса нагружающего модуля, кг, не более 1200 3000 5000 7500
Масса электрического шкафа управления, кг, не более 200 300 350 350
