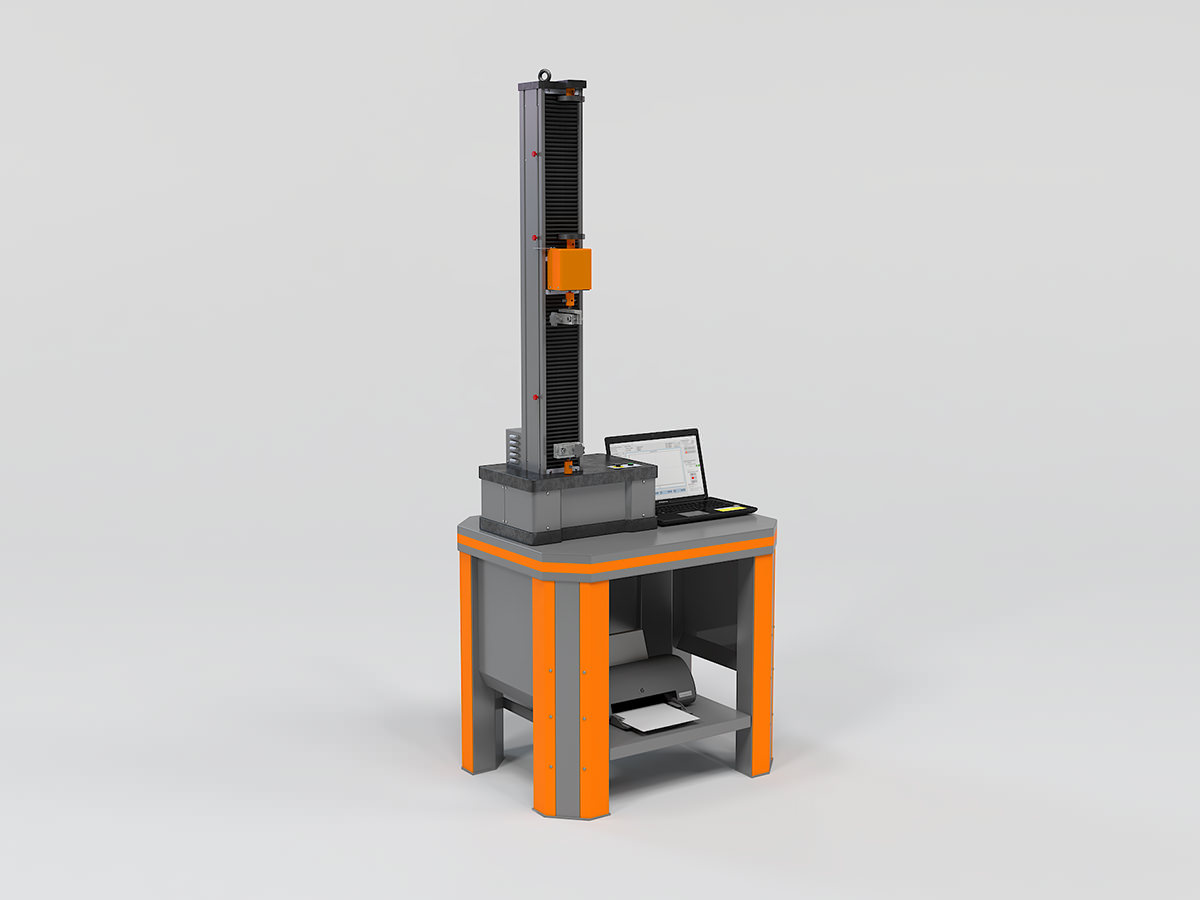

Электромеханическая разрывная машина РЭМ1.-А(одноколонная)
Машины испытательные универсальные РЭМ производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из резины, пластиков, полимерных материалов, древесины, текстиля, водонепроницаемых материалов, нетканых материалов, металлических листов, фольги, а также отдельных готовых изделий: детали микроустройств, электродетали, узлы крепления, трубы, корды, медицинские изделия.
Description
Разрывные машины испытательные универсальные РЭМ производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из резины, пластиков, полимерных материалов, древесины, текстиля, водонепроницаемых материалов, нетканых материалов, металлических листов, фольги, а также отдельных готовых изделий: детали микроустройств, электродетали, узлы крепления, трубы, корды, медицинские изделия.
В основной комплект поставки машины входит: модуль силозадающий электромеханический, пульт управления, тензодатчик, техническая документация, заключение о первичной поверке и свидетельство о присвоении Знака качества испытательного оборудования.
Машины разрывные РЭМ зарегистрированы в Государственном реестре средств измерений России № 57528-14, Республики Казахстан № KZ.02.03.06422-2015/57528-14 и Республики Беларусь № РБ 03 03 5681 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.
Технические характеристики разрывных машин
- Двухколонные
- Одноколонные
| Отличительные особенности | РЭМ-1 | РЭМ-2 | РЭМ-3 | РЭМ-5 | РЭМ-10 | РЭМ-20 | РЭМ-50 | РЭМ-100 | РЭМ-200 | РЭМ-300 | РЭМ-500 | РЭМ-600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Верхний предел диапазона измерений нагрузки, кН | 1 | 2 | 3 | 5 | 10 | 20 | 50 | 100 | 200 | 300 | 500 | 600 | |
| Диапазон измерений нагрузки, кН | от 0,04 до 1 | от 0,08 до 2 | от 0,12 до 3 | от 0,2 до 5 | от 0,4 до 10 | от 0,8 до 20 | от 1 до 50 | от 4 до 100 | от 8 до 200 | от 6 до 300 | от 20 до 500 | от 24 до 600 | |
| Цена единицы наименьшего разряда силоизмерителя, кН | 0,00001 | 0,0001 | 0,001 | 0,1 | |||||||||
| Предел допускаемой относительной погрешности измерения нагрузки, %, от измеряемой нагрузки | ±1,0 | ||||||||||||
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0,05 до 10 мм включ., мкм | ±50 | ||||||||||||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне св. 10 мм, % | ±0,5 | ||||||||||||
| Скорость нагружения, кН/с | 0,05 до 5 | ||||||||||||
| Предел относительной погрешности поддержания скорости нагружения, % | ±5,0 | ||||||||||||
| Максимальная скорость перемещения подвижной траверсы без нагрузки, мм/мин | от 0,05 до 500 | ||||||||||||
| Диапазон измерений перемещений подвижной траверсы, мм | от 0,05 до 1070 | от 0,05 до 1140 | от 0,05 до 1230 | от 0,05 до 1800 | |||||||||
| Диаметр плиты сжатия, мм | 98 | 160 | |||||||||||
| Тип захватов | Клиновые механические | Клиновые гидравлические | |||||||||||
| Диапазон захватываемых плоских образцов, толщинаширина, мм | 0-7/35 | 0-7/40 | 0-9/50, 9-18/50 | 0-15/90, 15-30/90 | |||||||||
| Габаритные размеры, мм, не более: | длина | 780 | 890 | 1010 | 1100 | 1400 | |||||||
| 430 | 500 | 600 | 650 | 1000 | |||||||||
| 1750 | 1900 | 2100 | 2400 | 2810 | |||||||||
| Масса, не более, кг | 300 | 500 | 510 | 880 | 1165 | 1500 | 3000 | ||||||
| Потребляемая мощность, не более, кВт | 1,9 | 2 | 5 | 7 | |||||||||
| Электропитание, В/Гц | 220/60 | 380/50~60 | |||||||||||
| Шумовая нагрузка, не более, дБ | 75 | ||||||||||||
| Отличительные особенности | РЭМ.I-0,1 | РЭМ.I-0,2 | РЭМ.I-0,5 | РЭМ.I-1 | РЭМ.I-2 | РЭМ.I-3 | РЭМ.I-5 | |
|---|---|---|---|---|---|---|---|---|
| Верхний предел диапазона измерений нагрузки, кН | 0,1 | 0,2 | 0,5 | 1 | 2 | 3 | 5 | |
| Диапазон измерений нагрузки, кН | от 0,004 до 0,1 | от 0,002 до 0,2 | от 0,02 до 0,5 | от 0,04 до 1 | от 0,08 до 2 | от 0,06 до 3 | от 0,2 до 5 | |
| Цена единицы наименьшего разряда силоизмерителя, Н | 0,001 | |||||||
| Предел допускаемой относительной погрешности измерения нагрузки, %, от измеряемой нагрузки | ±1,0 | |||||||
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0,05 до 10 мм включ., мкм | ±50 | |||||||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне св. 10 мм, % | ±0,5 | |||||||
| Скорость нагружения, кН/с | 0,005 до 1,5 | |||||||
| Предел относительной погрешности поддержания скорости нагружения, % | ±5,0 | |||||||
| Диапазон измерений перемещений подвижной траверсы, мм | от 0,01 до 500 | |||||||
| Диаметр плиты сжатия, мм | 95 | |||||||
| Тип захватов | Тисочные волнообразные | |||||||
| Размеры захватываемых образцов (толщина/ширина), мм | 0-7/50 | |||||||
| Габаритные размеры, мм, не более: | длина | 500 | ||||||
| 380 | ||||||||
| Масса, не более, кг | 127 | |||||||
| Потребляемая мощность, не более, кВт | 1,5 | |||||||
| Электропитание, В/Гц | 220/50 | |||||||
| Шумовая нагрузка, не более, дБ | 75 | |||||||
