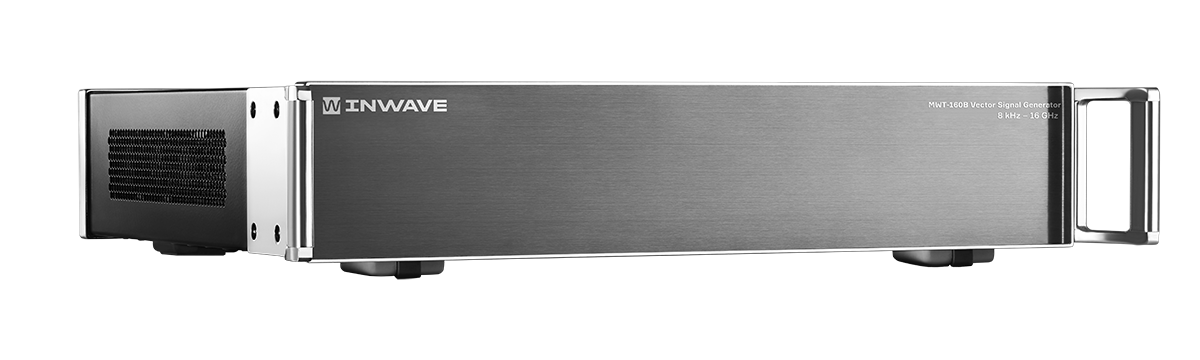

Генератор сигналов векторный MWT-160B
Генератор сигналов векторный MWT-160B 8 кГц-16 ГГц. Векторные и аналоговые СВЧ генераторы сигналов INWAVE обеспечивают широкий спектр возможностей по генерации сигналов высокой спектральной чистоты и широкополосных модулированных сигналов для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях
Description
• Диапазон рабочих частот 8 кГц –
6/10/16/20 ГГц
• Выходная мощность до 2 Вт на согласованной нагрузке
• Синтезатор частот генератора построен с использованием классической схемы ФАПЧ
• Ширина полосы модулированного сигнала до 150 МГц
• Символьная скорость до 150 Мсимв/с
• ЦАП 16 бит 1.2 ГГц
• Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц
• Интерфейс ввода-вывода 1 Гбит/c (Ethernet)
| Характеристика | Ед. изм. | Значения* |
|---|---|---|
| диапазон рабочих частот | кГц, ГГц | 8 кГц-6 ГГц | 10 ГГц | 16 ГГц |
| ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор) | МГц | 150 |
| ширина полосы модулированного сигнала (внешний IQ вход) | МГц, ГГц | 140 МГц при f < 6 ГГц 1.8 ГГц при > 6 ГГц |
| уровень фазовых шумов на отстройке 10 кГц от несущей | дБн/Гц | -109 (-107) несущая 1 ГГц |
| максимальная выходная мощность на частоте 1 ГГц | Вт | 2 |
| шаг установки выходной мощности | дБ | 0.5 |
| уровень гармонических искажений при выходной мощности -10 дБм | дБн | -51 |
| уровень негармонических искажений | дБн | -70 (-60) |
| встроенные виды модуляции** | BPSK, QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK | |
| тип выходного фильтра | RC (коэф. скругления 0.1 .. 1) RRC (коэф. скругления 0.1 .. 1) Gauss (BT = 0.1 .. 1) | |
| источник модулирующего сигнала | Встроенный генератор ПСП, последовательность, задаваемая пользователем | |
| Интерфейс ввода данных и управления | Гбит/с | 1 Гбит/с Ethernet (SFP) |
| * Указаны номинальные и специфицируемые (в скобках) значения. Номинальные значения получены усреднением измеренных параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. Специфицируемые («не хуже») значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. |
