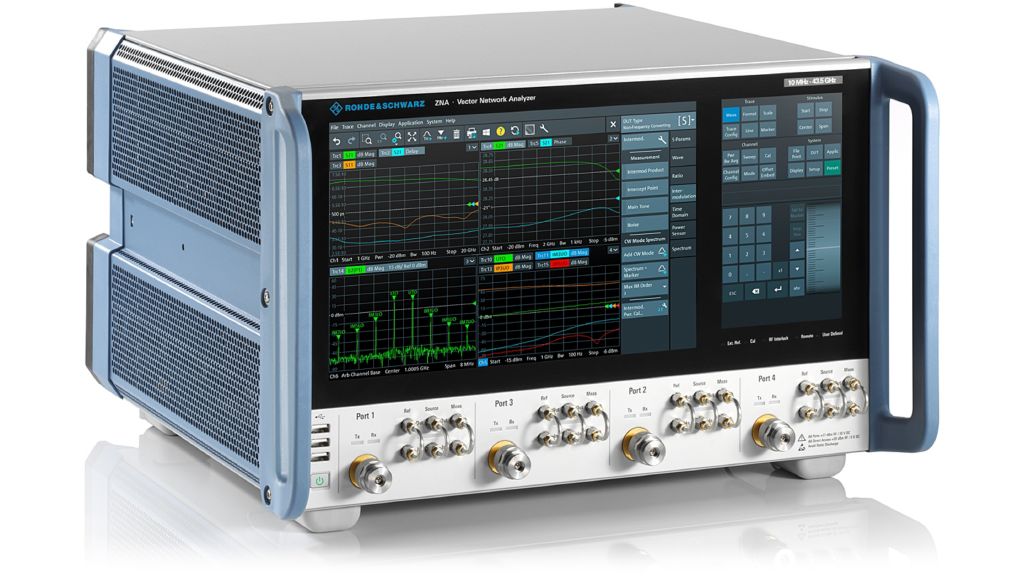

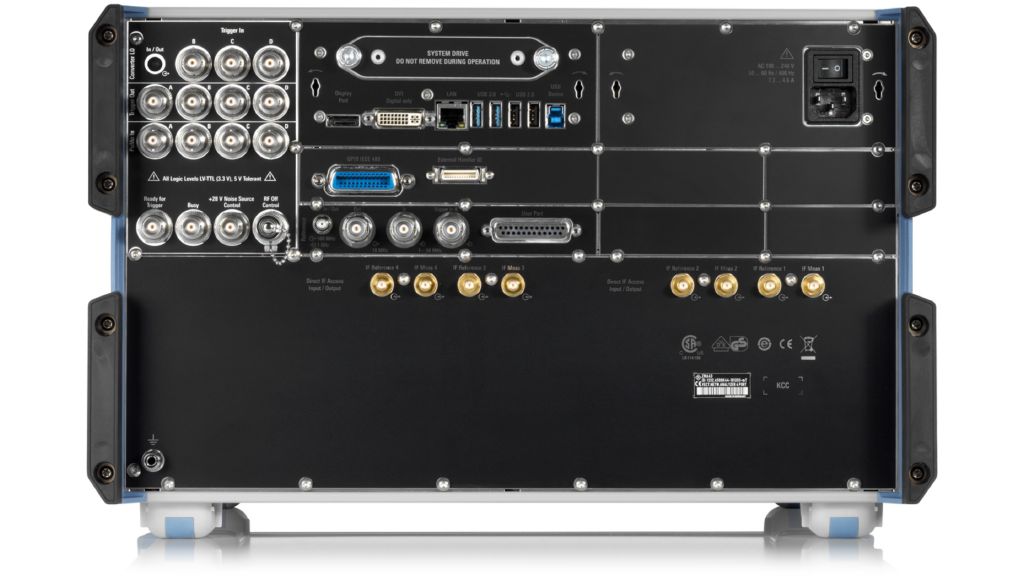

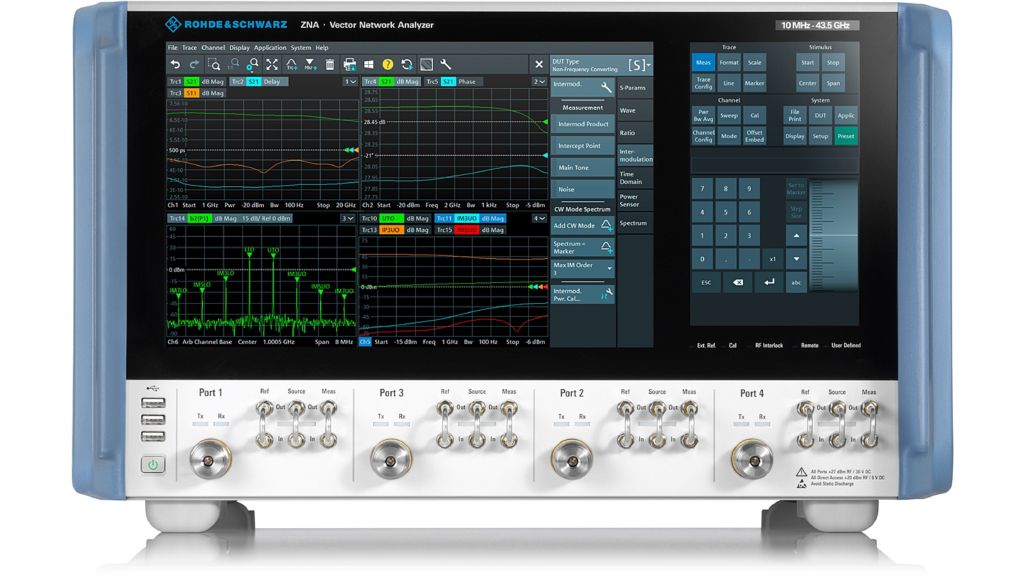

Векторные анализаторы цепей R&S®ZNA
Векторные анализаторы цепей RS®ZNA — это серия высококлассных ВАЦ от компании R&S с уникальной аппаратной концепцией, превосходными ВЧ-характеристиками и широким набором программных функций. R&S®ZNA — это высокоэффективная, универсальная и компактная измерительная система с сенсорным управлением и ориентированным на ИУ решением, позволяющая определять характеристики как активных, так и пассивных устройств.
Description
Ключевые факты
•От 10 МГц до 26,5/43,5/50/67 ГГц (R&S®ZNA26/43/50/67);
•Выпускаются 2- и 4-портовые модели
•Превосходные ВЧ-характеристики
•До четырех встроенных источников
•Уникальное и интуитивно-понятное сенсорное управление
Высокая производительность и высокая скорость для выполнения расширенного набора измерительных задач
- Точные измерения на активных и пассивных компонентах
- Широкий динамический диапазон для определения характеристик испытуемых устройств даже с высоким ослаблением
- Превосходная стабильность, низкий уровень шума на кривой и великолепные исходные системные данные для обеспечения высокой надежности
- Возможность выполнения метрологических задач благодаря высокой точности
- Широкий диапазон развертки по мощности
Высокоэффективная и универсальная измерительная система
- Дополнительный прямой доступ к каналам для широкого динамического диапазона, внешних схем измерения и системной интеграции
- До четырех внутренних фазово-когерентных источников для обеспечения высокой гибкости и малого времени развертки
- До двух внутренних гетеродинов приемников для быстрого измерения параметров смесителей с низким уровнем шума на кривой
- До восьми независимых приемников для надежных многоканальных измерений фазы
- До четырех внутренних импульсных модуляторов и генераторов импульсов
- Дополнительные ступенчатые аттенюаторы источников и приемников для расширения полезного диапазона мощности
Интуитивно-понятная настройка измерений
- Анализ во временной области и расширенные функции, такие как глазковая диаграмма для проверки целостности сигнала
- Скалярные измерения параметров смесителей и измерения с преобразованием частоты
- Векторные измерения параметров смесителей для усовершенствованного измерения параметров смесителей
- Измерения с преобразованием частоты на смесителях/преобразователях без доступа к гетеродину
- Режим анализа спектра для расширенного анализа испытуемого устройства
- Расчет погрешности измерений в реальном масштабе времени плюс измерение для верификации (METAS VNA Tools)
