Искролайн 500

Искролайн 500

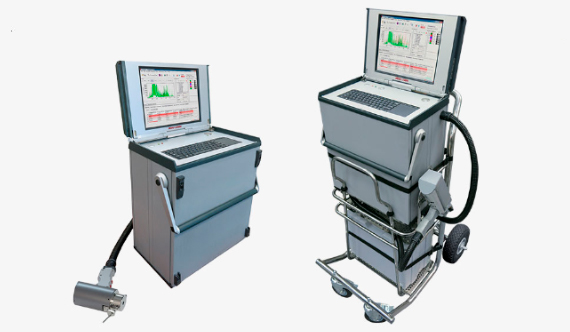

Мобильный искровой эмиссионный спектрометр с источником возбуждения спектров на основе CLR разряда в атмосфере аргона.

Основное преимущество мобильного спектрометра заключается в возможности проводить измерение состава сплавов не только в лабораторных условиях на специально подготовленных образцах, но и непосредственно в цеху или складе без распиловки изделия или заготовки.

Description
Additional information

Description

«Искролайн 500» способен решать не только задачи по входному контролю, но и выполнять такие задачи, как, например, контроль химического состава в процессе плавки. Прибор можно разместить в лаборатории, подключить к нему дополнительный монитор, клавиатуру и мышь (для удобства) и использовать, как стационарный спектрометр. При этом он остаётся мобильным прибором. При необходимости его легко можно переместить на тележке в цех, на склад или другую площадку и измерить химический состав изделия, анализ которого невозможно провести на стационарном приборе в лаборатории.

Прибор Искролайн 500 является средством измерения и внесён в Государственный реестр средств измерений РФ и других стран.

Для построения аналитических методик доступны любые спектральные линии в диапазоне 167 нм – 435 нм. Конструкция спектрографов исключает «мёртвые зоны» в рабочем спектральном диапазоне.

Конструктивно прибор состоит из следующих узлов:

корпус с интегрированной клавиатурой с тачпадом и встроенным в крышку монитором с сенсорным экраном;
встроенная аккумуляторная батарея для автономной работы;
система питания и коммутации;
промышленный компьютер;
основной спектрограф;
генератор CRL разряда;
выносной зонд с дополнительным, продуваемым аргоном УФ-спектрографом для анализа серы, фосфора, углерода и других химических элементов (бор, молибден, вольфрам, кремний и т.п), имеющих основные аналитические линии в диапазоне 167 – 205 нм.).

Прибор обладает большим запасом времени автономной работы, заряд аккумуляторной батареи производится автоматически при подключении прибора к сети (не зависимо от того, включен прибор, или нет).

Специально разработанный генератор CRL разряда оптимизирован по габаритам, весу и помехозащищенности.

Системы безопасности: кнопки разблокировки и запуска на выносном зонде предотвращают случайное, без пробы включение искового разряда; кнопка «Аварийный стоп» увеличенного размера (расположена на передней панели) отключает силовое питание генератора при возникновении нештатной ситуации.

Основной (длинноволновый) спектрограф выполнен по оригинальной, стандартной для спектрометров серии «ИСКРОЛАЙН», технологии, обеспечивающей непревзойдённое качество настройки и температурную стабильность. В качестве приёмников света используются ПЗС детекторы.

В выносном зонде расположен (дополнительный) УФ-спектрограф, на одном ПЗС-детекторе. Итого для регистрации спектра в модели «ИСКРОЛАЙН 500» используются от 6 до 9 ПЗС детекторов в зависимости от модификации.

Спектрометр работает под управлением хорошо зарекомендовавшего себя и знакомого пользователям спектрометров Искролайн 100 и Искролайн 300 программного обеспечения «PPM Pro» с интерфейсом, оптимизированным под использование сенсорного экрана.

Технические характеристики

Наименование характеристики	Значение характеристики
Электрическое питание	230±23 В 50±2 Гц
Потребляемая мощность, не более, ВА при горении искры, не более, ВА	200 600
Габаритные размеры, длина, ширина, высота, мм, не более	290х470х560
Масса спектрометра, кг, не более	34,7
Масса интегрированного АКБ, кг, не более	2,8
Масса выносного зонда, кг, не более	1,3
Масса выносного УФ-зонда, кг, не более	1,85
Длина кабеля выносного зонда, м	3
Средний срок службы, не менее, лет	7
Средняя наработка на отказ, не менее, ч	9000
Условия эксплуатации: диапазон температуры, °C диапазон атмосферного давления, кПа диапазон относительной влажности, % при t = 25 °C	+5 – +35 84,0 – 106,7 20 – 80

к оглавлению

Метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений массовых долей элементов, %	0,001 – 99,90
Пределы детектирования легирующих и примесных элементов (углерода, хрома, марганца, титана, кремния, никеля, меди, ванадия) по критерию «3σ», при анализе сталей, %	0,001
Пределы допускаемых относительных СКО выходного сигнала спектрометра в режиме измерения относительных интенсивностей, % – в диапазоне массовых долей элементов свыше 0,001% до 0,01% – в диапазоне массовых долей элементов свыше 0,010% до 0,10% – в диапазоне массовых долей элементов свыше 0,10% до 1,0% – в диапазоне массовых долей элементов свыше 1,0% до 99,90%	30,0 10,0 5,0 1,0
Нижняя граница спектрального диапазона, не более, нм	167 190 (по запросу)
Верхняя граница спектрального диапазона, не менее, нм	435 580 (по запросу)
Спектральное разрешение, на длине волны Fe 194,838, не хуже, нм	0,038
Количество ПЗС, шт	6-9
Система регистрации: – длительность одного кадра, с – число кадров	0.004 – 60 1 – 500
Время установления рабочего режима, не более, мин	25

* – максимальные определяемые на спектрометрах Искролайн концентрации примесных элементов практически не ограничены, т.к. содержание элементов определяется сразу на нескольких аналитических линиях определяемого элемента большой и малой интенсивности (т.е. на “сильных” и “слабых” линиях). Применение “слабых” линий как раз и расширяет динамический диапазон измерений вверх по концентрациям в сотни и тысячи раз.
