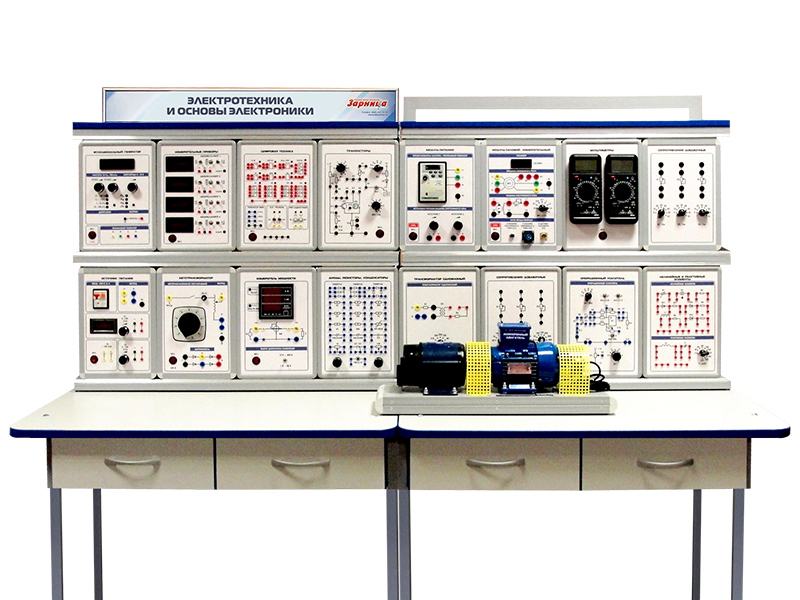

Комплект учебно-лабораторного оборудования “Электротехника и основы электроники” (ЭТОЭ-СРМ-1)

• Габариты: не более 1900 х 800 х 1650 мм.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 500 Вт.
• Масса: не более 80 кг.

Комплект учебно-лабораторного оборудования “Электротехника и основы электроники” (ЭТОЭ-СРМ-1) предназначен для изучения измерительных приборов и измерений в электрических цепях, изучения электрических цепей постоянного и переменного тока, трехфазных цепей, полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов цифровой техники, выпрямителей и сглаживающих фильтров.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам “Электротехника” и “Электроника”. Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

• Автотрансформатор.
• Функциональный генератор.
• Измеритель мощности.
• Источник питания.
• Измерительные приборы.
• Мультиметры.
• Тиристоры.
• Диоды, резисторы и конденсаторы.
• Нелинейные элементы. Реактивные элементы. Резисторы/Активная нагрузка.
• Операционный усилитель. Транзисторы.
• Цифровая техника.
• Трансформатор однофазный.
• Миллиамперметры.
• Осциллограф.
• Модуль питания.
• Модуль силовой/измерительный.
• Активная нагрузка.

1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме “звезда”.
7. Трехфазная электрическая цепь при соединении потребителей по схеме “треугольник”.
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.
14. Исследование переходных процессов в цепи R, L.
15. Исследование переходных процессов в цепи R, C.
16. Исследование переходных процессов в цепи R, L, C.

Раздел “Основы электроники”

1. Исследование диодов.
2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе.
3. Исследование полевого транзистора и транзисторного усилительного каскада.
4. Исследование аналоговых электронных устройств на операционном усилителе.
5. Исследование мультивибратора на операционном усилителе.
6. Исследование логических элементов на интегральных микросхемах.
7. Исследование триггеров и счетчиков на интегральных микросхемах.
8. Исследование тиристоров.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры.
11. Исследование трехфазных схем выпрямления.
12. Исследование самовосстанавливающегося предохранителя.
13. Исследование тиристоров различных типов.
14. Исследование оптотранзистора.

Раздел “Электромеханика”

1. Управление трехфазным асинхронным двигателем.
2. Испытание двигателя постоянного тока.
3. Испытание генератора постоянного тока.
4. Однофазный трансформатор.
