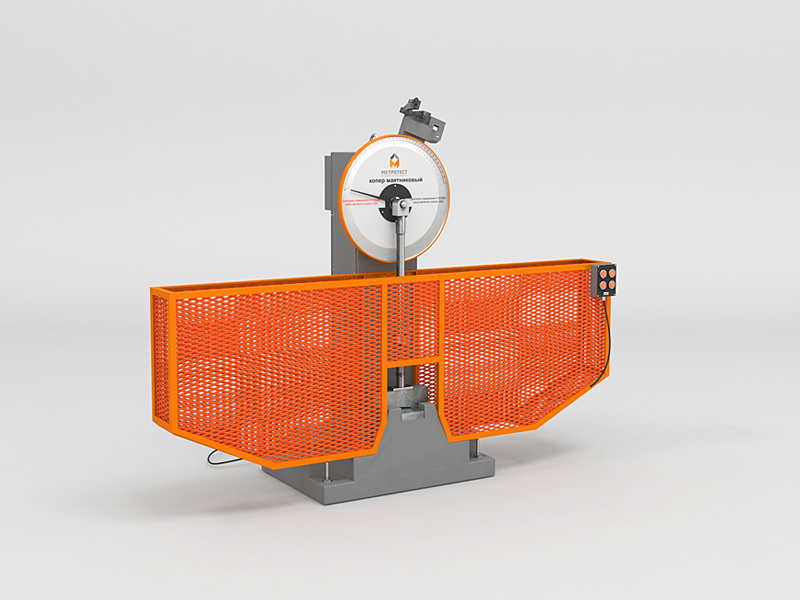

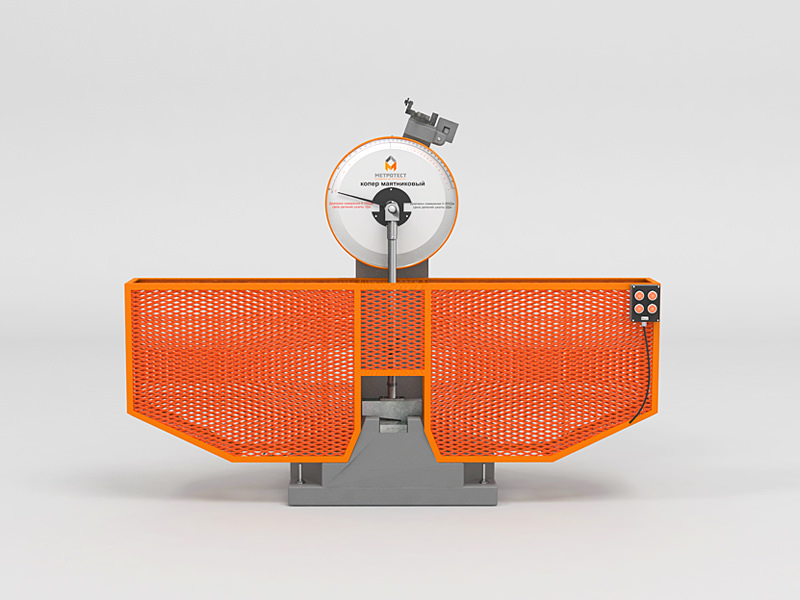

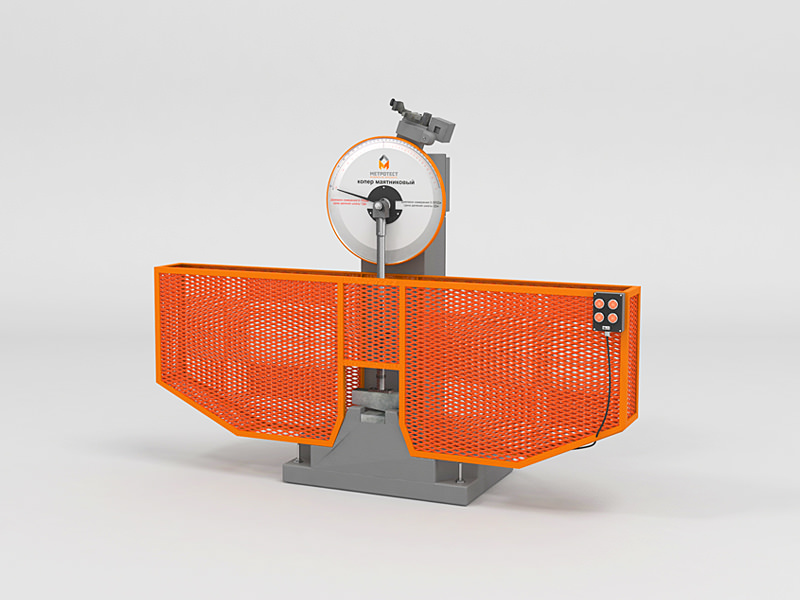

Копер маятниковый КМ-М(Электромеханический копер)
Копры маятниковые выпускаются в соответствии с ГОСТ 10708-82 и делятся на несколько типов:
тип КМ предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.
тип КММ малогабаритные предназначены для испытания образцов металлов и пластиков с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятников от 1 до 5 Дж и от 7,5 до 50 Дж.
тип КММ-И малогабаритные предназначены для испытания образцов пластиков с V-образными концентраторами на одноопорный ударный изгиб (метод Изода) с запасом потенциальной энергии маятников от 1 до 5,5 Дж и от 5,5 до 22 Дж.
Description
Копры маятниковые КМ-выпускаются в соответствии с ГОСТ 10708-82 и предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.
Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.
Технические характеристики маятниковых копров
- Копры КМ
- Копры КММ
| Модификация | КМ-300 | КМ-500 | КМ-800 |
|---|---|---|---|
| Запас потенциальной энергии | 150, 300 Дж | 250, 500 Дж | 500, 800 Дж |
| Скорость маятника в момент удара | 5,2 м/с | 5,4 м/с | 5,9 м/с |
| Расстояние от оси маятника до оси молота | 750 мм | 800 мм | 850 мм |
| Доверительный диапазон измерения энергии разрушения образца от значения потенциальной энергии маятника | 10-90 % | ||
| Предел допускаемой относительной погрешности измерений энергии от номинального значения | ± 1,0 % | ||
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения | ± 0,5 % | ||
| Потеря энергии при свободном качании маятника за половину полного колебания | ± 0,5 % | ||
| Просвет между опорами | 40 мм | ||
| Радиус закругления торцевой поверхности опор установки образца | R 1-1,5 мм | ||
| Радиус закругления рабочей кромки бойка | R 2-2,5 мм | ||
| Габаритные размеры (ДхШхВ), не более | 2124x600x1340 мм | 2200x650x1960 мм | 2450x1200x2455 мм |
| Масса | 550 кг | 750 кг | 2400 кг |
