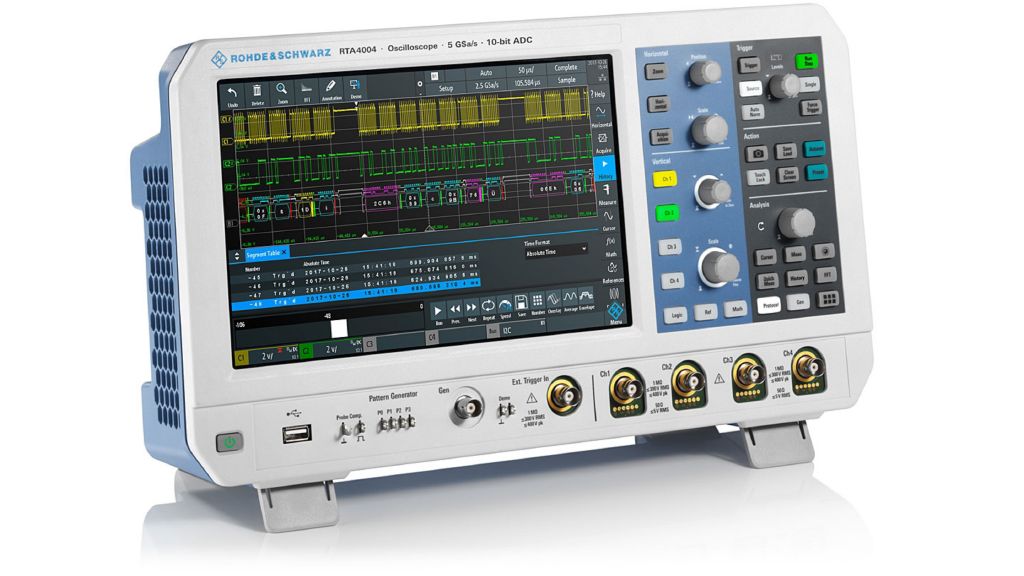

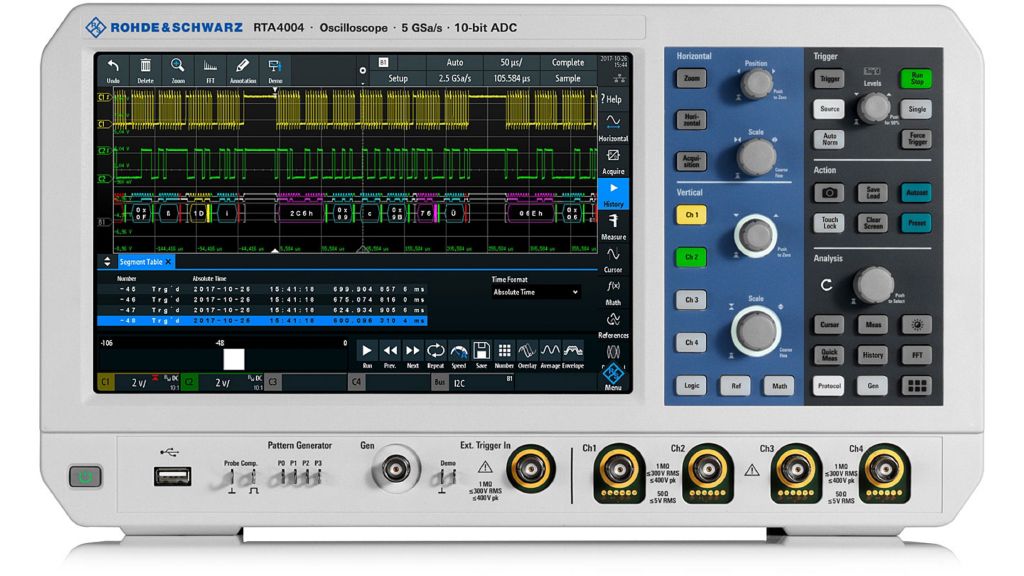

Осциллограф R&S®RTA4000
Обладая лучшей в своем классе целостностью сигналов и чувствительной сверхглубокой памятью, осциллограф R&S®RTA4000 выводит десятиразрядные измерения на новый уровень. Разработанный компанией Rohde & Schwarz 10-разрядный АЦП плюс лучшие в своем классе шумоподавление и глубина памяти обеспечивают четкость отображения сигналов, более точные измерения и высокую уверенность в устранении неожиданных трудностей с измерениями.
Описание
Ключевые факты
• Полоса пропускания: от 200 МГц до 1 ГГц
•Частота дискретизации: до 5 млрд отсчетов/с
•Объем памяти: до 1 млрд отсчетов
•Разрешение АЦП: 10 бит
•Дисплей: емкостной сенсорный экран с диагональю 10,1 дюйма
Видеть мелкие детали сигнала в присутствии больших сигналов
Отличительная характеристика осциллографа R&S®RTA4000 — специализированный 10-разрядный аналогово-цифровой преобразователь (АЦП) Rohde & Schwarz, обеспечивающий четырехкратное повышение разрешения по сравнению с обычными 8-разрядными АЦП. Благодаря более высокому разрешению повышается четкость отображения сигналов и увеличивается количество отображаемых деталей. Один из примеров — определение характеристик импульсных блоков питания. Напряжение в коммутационном устройстве должно определяться во включенном и выключенном состояниях в пределах одного сеанса сбора данных.
100 млн отсчетов в стандартном режиме и 200 млн отсчетов в режиме чередования
Осциллограф RS®RTA4000 оснащен самым большим объемом памяти в своем классе — доступны 100 млн отсчетов на канал, и даже 200 млн отсчетов в режиме с чередованием. Это в десять раз больше, чем у аналогичных осциллографов в этом же приборном классе. Пользователь может получить более длительные последовательности измерений даже при высокой частоте дискретизации для более подробных результатов анализа, например при анализе переходных процессов в импульсных блоках питания.
Сегментированная память: 1000 млн отсчетов с использованием функции архива
Опция R&S®RTA-K15 с глубоко сегментированной памятью позволяет анализировать последовательности сигналов за длительный период наблюдения. Основанные на протоколах сигналы с паузами в связи (например, I²C или SPI) можно записывать в течение нескольких секунд или минут. Переменный размер сегментов позволяет оптимально использовать память на 1000 млн отсчетов. В режиме временной диаграммы данные, ранее записанные в сегментированную память с максимальной емкостью на 1000 млн отсчетов, доступны для дальнейшего анализа.
