Трассоискатель “Успех АГ-408.10”

Описание

Назначение

• Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
• Определения мест повреждения кабельных линий.
• Обследования участков местности перед проведением земляных работ.
• Проведения работ по поиску скрытой проводки.
• Трассировка коммуникаций без непосредственного подключения.

Рекомендуемые области применения

• Геодезия
• Электрические сети
• ЭХ предприятия
• Теплосети
• ЖКХ
• Строительство

Решаемые задачи

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Трассировка и контроль изоляции защитных покрытий газопровода.

Приемник “АП-010М”

Параметр	Значение
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х147
Масса, не более, кг	1,5



Генератор “АГ-114”

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,5
Частота 2	1024 ± 1
Частота 3	8928 ± 8
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5Вт»)	5±1,25
Мощность 2 («10Вт»)	10±2,5
Мощность 3 («20Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5Вт»)	0,3 … 1000
Мощность 2 («10Вт»)	0,3 … 500
Мощность 3 («20Вт»)	0,3 … 250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с	12
Допустимое внешнее напряжение питания, В	11…15
Источники питания
Встроенный аккумулятор: – напряжение, В – емкость, Ач	12 2,2
Сетевой блок	15В / 4,4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5



Электромагнитный датчик “ЭМД-227М”

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024, 512 Гц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)



Индуктивная антенна “ИЭМ-301.2”

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

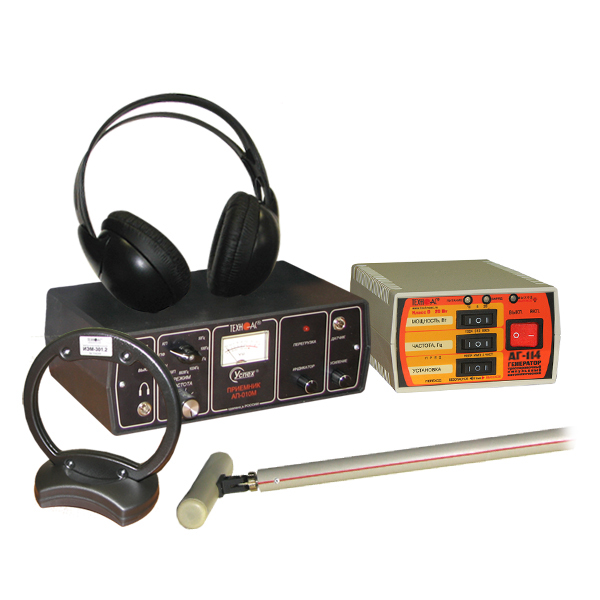

Состав комплекта

• Приемник “АП-010М”
• Генератор “АГ-114”
• Электромагнитный датчик “ЭМД-227М”
• Индукционная антенна “ИЭМ-301.2”
• Головные телефоны
• Батарейки для приемника
• Источник питания для генератора
• Кабель для подключения внешнего аккумулятора для генератора
• Кабель для подключения нагрузки
• Контакт магнитный – 2 шт.
• Штырь заземления – 2 шт.
• Кабель с крокодилами
• Сумка для приемника
• Сумка для генератора
• Чехлы
• Сумка для комплекта
• Руководство по эксплуатации и паспорт
