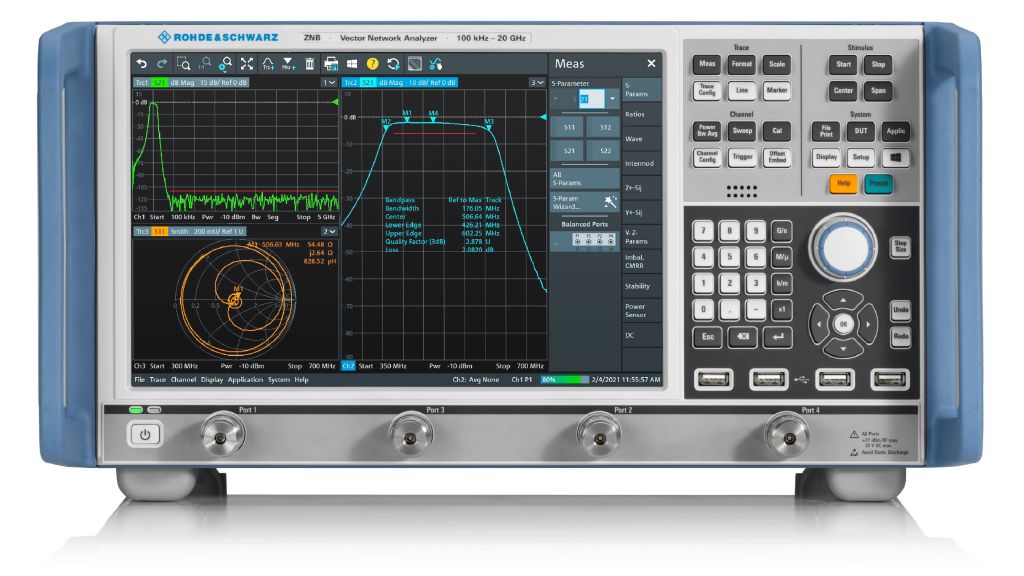

Векторные анализаторы цепей R&S®ZNB
Анализаторы цепей с диапазонами частот от 9 кГц до 4,5/8,5 ГГц и от 100 кГц до 20/26,5/40/43,5 ГГц предназначены для испытаний систем мобильной радиосвязи, электронных приборов, устройств для аэрокосмической и оборонной промышленности, а также используются в проектировании высокоскоростных печатных плат. Анализатор R&S®ZNB идеально подходит для разработки, производства и обслуживания ВЧ-компонентов, таких как усилители, смесители, фильтры и кабели.
Description
Ключевые факты
•Диапазон частот от 9 кГц до 43.5 ГГц
•Два или четыре порта
•Широкий динамический диапазон до 140 дБ
•Малое время развертки 4 мс для 401 точки
•Широкий диапазон развертки по мощности (98 дБ)
Соответствие самым строгим стандартам
Приемники R&S®ZNB: высокая предельно допустимая мощность, высокая чувствительность и низкий уровень шума. Динамический диапазон базового блока R&S®ZNB составляет, как правило, 140 дБ. Опция R&S®ZNB8-B5x расширяет динамический диапазон для измерений между портами до 150 дБ. Анализатор измеряет коэффициенты рассеяния с очень низким дрейфом амплитуды и фазы — как правило, менее 0,01 дБ/°C и 0,15 °/°C.
Откалиброванный анализатор R&S®ZNB поддерживает выполнение точных измерений в течение нескольких дней без повторной калибровки.
Удобное определение характеристик активных и пассивных ВЧ-компонентов
Анализатор R&S®ZNB предлагает большое число функций и опций, включая функции встраивания/исключения, S-параметры смешанного режима для сбалансированного определения характеристик ИУ и переопределенные S-параметры для гибкого конфигурирования испытательной установки. Также доступны опции измерений во временной области с глазковыми диаграммами, измерения с преобразованием частоты и два независимых внутренних генератора.
Быстрые измерения и простое управление внешними компонентами

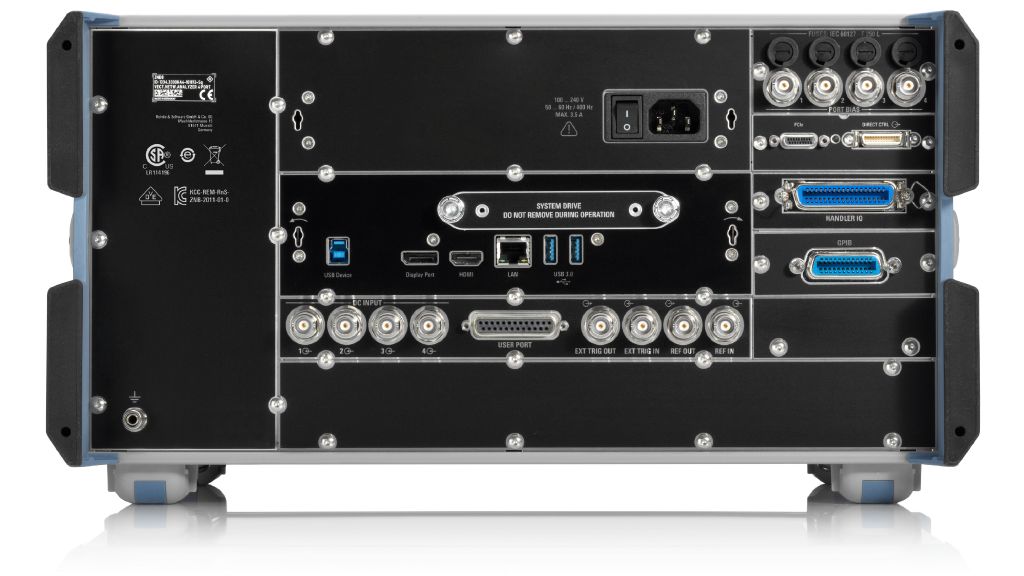

Малое время установления синтезатора обеспечивает минимальное время измерений на R&S®ZNB. Большая полоса ПЧ обеспечивает малое время выборки данных. Также обеспечиваются высокоскоростная обработка данных с их последующим отображением и быстрая передача данных на контроллер по локальной сети или через интерфейс IEC/IEEE. Такие функции, как сегментированная развертка, также сокращают время выполнения измерений. Управление модулями или внешними компонентами удобно осуществляется через встроенные интерфейсы управления: общие входы-выходы высокочастотного входного каскада, интерфейсная шина общего назначения и входы-выходы обработчика.
